产品名称： |

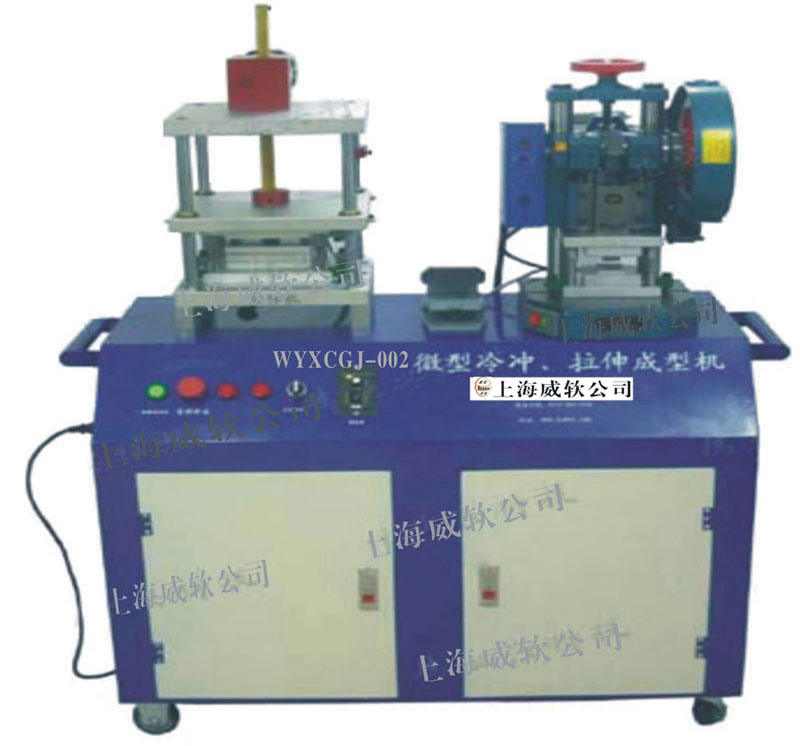

微型冷冲、拉伸成型机组 |
型 号： |
WYXCGJ-002 |
|
|
427403516 |
|
透明注塑机、冲压机模型 |
| 产 品 说 明 |
 产品型号： WYXCGJ-002 产品单价：32900元/台
产品介绍：
本机针对生产用高速冷冲机的特点，结合课堂教学的实际需求，设计了低速冲压和拉伸的冲压机，并将高速冷冲机和低速冲压机进行了组合，形成了既可生产又可冲压原理教学的微型冷冲、拉伸成型机组，该机具有体积小、可随意移动，适用于课堂教学的优点。给冲压模具设计与制造专业进行模具运动、成型分析及教学实验提供认证。该机操作方便，无噪音无污染；采用220V电压，可在任何有电场所使用，不受工业用电的限制。同时能够使用0.2～0.5mm薄铝片、铁片与配套的铝合金拆装模具、彩色透明模具生产出五金零件，能在试验中看到模具的运动及成型状态，从而将理性知识转变为感性知识。
（一）、主要功能要求：
|
1 |
规 格：1100 mm×500 mm×1500mm |
|
2 |
两台设备独立，分别为高速冷冲机和可调速拉伸机,专机专用。 |
|
3 |
能使用本公司生产的铝合金拆装模具及透明模具进行课堂教学、冲压及拉伸成型演示以及小件生产。 |
|
4 |
使用0.2～0.5mm薄铝片或铁片与模具配合能生产出五金零件。
|
|
5 |
拥有机械式自动送料系统,送料速度每分300次以上 ,送料长度5—40cm,调整方便快捷,并配有红外线感应保护装置。
|
|
6 |
立柱要采用硬铬精密导杆，导套要采用自润滑功能的进口铜质导套。 |
|
7 |
使用电源:220V,50HZ。 |
|
8 |
铝合金部件采用加硬铝合金板并经氧化处理，硬度HB90以上，屈服强度245以上。 |
|
9 |
模柄孔直径：φ16mm。 |
|
10 |
拉伸电机采用直线调速制动电机及微调控制器。
|
（二）、主要技术参数：
|
名 称 |
规 格 |
|
工作台尺寸 |
1100×500㎜ |
|
拉深机工作台尺寸 |
290×290㎜ |
|
拉深机行程 |
280㎜ |
|
工作压力 |
350㎏ |
|
电机功率 |
120W |
|
T形模尺寸 |
12㎜ |
|
立柱跨距 |
250×250㎜ |
|
高速冲床行程 |
60㎜ |
|
封闭高度 |
80㎜ |
|
电机功率 |
0.5kw |
|
冲压力 |
0.5T |
|
机器重量 |
130㎏ |
|
固定方式 |
移动式，可止动脚轮。 |
（三）、主要部件：
|
名 称 |
规 格 |
|
电机 |
直线调速制动电机 |
|
保护装置 |
红外线感应保护装置 |
|
送料装置 |
机械式自动送料系统 |
|
主机铝合金部件 |
T651并氧化处理。 |
|
立柱 |
硬铬精密导杆，导套采用自润滑功能铜质导套 |
注塑机和冲压机价格
|
类型 |
型号 |
名 称 |
材料 |
单位 |
单价（元） |
|
可生产和课堂教学类,配铝合金模具 |
WYXCGJ-002 |
微型冷冲、拉伸成型机 |
铸铁+铝合金 |
台 |
32900 |
|
公称力0.6吨 |
|
|
|
