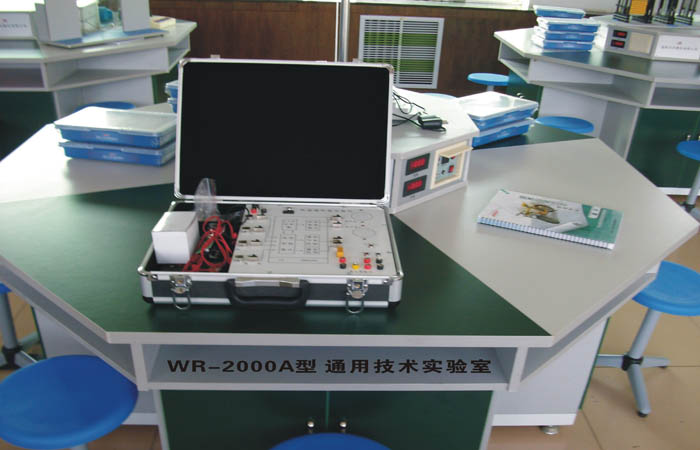

WR-2000A通用技术实验室
通用技术课程是国家新课程改革中诞生的一门必修课程，本公司生产的通用技术实验台依据国家教育部颁布的普通高中《技术课程标准》（实验）和教育部《基础教育课程改革纲要（基）2001号》中指出：“积极开发并合理利用各种课程资源。学校应充分发挥通用技术实验室、专用教室及各类教学设施和实践基地的作用”，又在《技术课程标准》更明确要求：“为保证课程的全面实施，学校应配备通用技术课程教学活动必备、符合国家有关安全标准的仪器、工具、设施、资料及防护用具等。学校及教育主馆部门应重视技术专用教室（技术试验室）和技术教育中心等技术教学基地的建设。
通用技术实验室主要涵盖“技术设计、技术试验、技术制作、技术探究”等功能。其中技术设计主要作用是让学生针对技术问题进行多方案设计，培养学生的创造性思维和问题解决能力；技术试验主要作用是让学生亲历技术试验过程，初步掌握测量、加工、安装、调试等简单的技术操作技能，形成初步的技术试验能力；技术制作的主要作用是为学生提供亲自动手的机会，经历技术方案的实现和物化的过程，促进学生动作技能的发展；技术探究主要作用是培养学生的探究精神，提高学生的技术探究能力。
通用技术实验室的建设包含：实验环境建设、教学演示仪器、分组教学教具学具、模型制作设备以及金工、木工、电工电子工具等五大部分组成。通用技术实验室可根据学校的实际情况建设综合实验室，也可根据需要分别建设：技术与设计1、技术与设计２、电子控制技术和简易机器人制作课程等。包含微型车床、微型锯床、微型木工车床、微型钻床、微型磨床、专用机床、各种配套教学仪器等。
通用技术实验室包含：
１．名 称 ：技术设计室/技术探究室
主要功能：教师进行授课、学生进行绘图、技术设计等开放探究实验的场地。
配备要点配：电到桌、配音视频设备、信息端口，常用绘图工具等。
布局要求：教室周围摆放常用标准件模型、悬挂三视图（片）和挂图
２．名 称：技术试验室/技术制作室
主要功能：学生进行技术试验和技术制作，培养学生实践能力和创新能力的场所。
配备要点配：配备水、电、视频、常用工具、精密仪器等设备。
布局要求：可按学生分组布局，分资源区和工作区
３．名 称：工具材料室
主要功能：存放便于移动的分组工具及常用实验材料等场所。
配备要点配：配备专用工具橱柜和实验材料架，要专门设计。
布局要求：与相应实验室相邻。
４．名 称：作品展示室
主要功能：展示师生优秀作品，激发学生创作热情。
配备要点配：配备富有个性化的橱柜，并带有艺术化的灯光效果。
布局要求：与相应实验室相邻。
５．名 称：准备（实验员）室
主要功能：进行实验准备，实验员办公及仪器设备维护。
配备要点配：水、电到桌，实验员办公设备、修理用必备工具及专用资料柜。 布局要求：与实验室、工具材料室相邻。
通用技术实验室（一）
公共部份
|
名称 |
参考规格要求及品牌 |
单位 |
数量 |
|
计算机 |
CPU：Intel 奔腾双核 E5300、 标称频率： 2600MHz 处理器核心： Wolfdale，核心数：双核， 二级缓存： 2MB |
台 |
1 |
|
视频展台 |
MY－CLASS D2000 2路视频信号，1路S－VIDEO信号，1路VGA，双声道立体声，清晰度：＞520线，总像素：80万 |
台 |
1 |
|
投影仪 |
投影机2400流明对比度600：1 标准显示1024*768 |
台 |
1 |
|
投影幕 |
电动玻珠120坟自动幕 |
个 |
1 |
|
教师演讲台 |
规格：2400×700×850mm材质：台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用16mm三聚氰胺饰面E1级刨花板,立腿及底边采用铝合金型材镶装，其他部位采用2mm厚优质PVC封边条，机械封边；含电源主控台，预留水槽、多媒体设备的位置。 |
张 |
1 |
|
金工、木工实验台 |
规格：2400×1200×750mm 台面：采用40mm厚机制实木白樟子松木板精致加工，桌面铺设透明1.5mm厚橡胶防护垫，带有二个独立工具柜，二个抽屉，有防护网；桌身：采用60*40mm方钢烤漆骨架，配16mm优质三聚氰胺饰面板，三聚氰胺板为蓝色。 |
张 |
8 |
|
单台工作台 |
规格：1200×500×780mm，台面采用40mm厚机制实木白樟子松木板精致加工，桌面铺设透明1.5mm厚橡胶防护垫，具有独立工具柜带抽屉，桌身：采用60×40mm方钢烤漆骨架，配16mm优质三聚氰胺饰面板，板材面色为蓝色。 |
张 |
2 |
|
工具柜 |
规格：3000×500×2000mm，采用16mm双贴面刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边，三柜子为三种不同样子，有隔板多格式设计、底色为黄色的挂勾式设计、对开门式设计，3个/1组。 |
组 |
1 |
|
作品陈列柜 |
规格：1000×500×2000mm材质：采用特制铝合金，柜身采用16mm刨花板，上柜采用活动板隔离，玻璃推拉门，下柜采用16mm刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边。 |
个 |
2 |
|
电源盒 |
220V |
台 |
32 |
|
工具推车 |
钢质，二层设计，带四个万向轮。 |
辆 |
1 |
|
电线等辅助材料 |
国标铜芯线 |
套 |
1 |
|
外伤急救箱 |
红药水、碘酒、纱布、胶布、创口贴等 |
只 |
1 |
|
灭火器 |
干粉4KG合格、有效 |
只 |
1 |
|
水嘴水池 |
800mm×700×800mm、钢架结构木制对开门，台面为陶瓷一体结构，节洗手池为陶瓷制。 |
个 |
1 |
|
学生实践凳 |
三角底座、升降型 |
张 |
64 |
|
防护眼镜 |
防冲击， |
付 |
64 |
|
工作服 |
材质：厚布 |
件 |
64 |
木工工具
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
羊角锤 |
0.25kg， |
把 |
16 |
|
美工刀 |
|
只 |
16 |
|
锉刀 |
8”，3件套，双色柄套装 |
套 |
16 |
|
电动曲线锯 |
轻型：含锯条，切割功能55mm |
把 |
1 |
|
木砂棒 |
150mm， |
支 |
16 |
|
磨刀石 |
规格型号：含细砂，油石各一块（共两块，细砂粗砂共一块，油石一块） |
套 |
1 |
|
墨斗 |
线长5m， |
支 |
1 |
|
线坠 |
3米， |
支 |
1 |
|
钢卷尺 |
2米 |
把 |
16 |
金工工具
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
活扳手 |
8号， |
把 |
16 |
|
剪刀 |
170mm尖头， |
把 |
16 |
|
内六角组套扳手 |
|
套 |
16 |
|
丝锥扳呀组套 |
12件套， |
套 |
16 |
|
圆头锤 |
圆头，0.45kg， |
把 |
16 |
|
台虎钳 |
钳口宽度100mm， |
台 |
16 |
|
双把拉铆枪 |
￠4mm￠5mm双手用， |
个 |
2 |
|
手电钻（含钻头） |
直流手电钻；规格：钻孔能力10mm；额定输入功率350W；空载转速0-2200r/min；额定电压22V'额定功率50HZ。 |
把 |
1 |
|
数字钢字码 |
5# |
套 |
2 |
电工工具
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
数显电表 |
数字式，可对电压、电流、电阻、电容、二极管测试 |
台 |
16 |
|
感应数字电笔 |
直接测验，感应断点测试 |
支 |
16 |
|
钢丝钳 |
160mm6号， |
把 |
16 |
|
尖嘴钳 |
160mm6号 |
把 |
16 |
|
斜嘴钳 |
160mm6k号， |
把 |
16 |
|
B型剥线钳 |
B型， |
只 |
16 |
|
公制六角套筒 |
规格型号1/4”（4、4.5、6、8、10、12、13mm）， |
套 |
16 |
|
钟表批 |
|
套 |
16 |
|
电烙铁 |
内热型，大于20w,寿命长。 |
把 |
16 |
|
吸锡泵 |
|
把 |
16 |
|
焊锡丝 |
含锡量70% |
卷 |
16 |
|
电脑刷 |
软毛木柄 |
把 |
16 |
|
钢锯架 |
小型 |
套 |
16 |
|
镊子 |
|
个 |
16 |
|
绝缘胶布 |
|
卷 |
16 |
|
旋具套 |
150×3mm;75×3mm;100×6mm;38×6mm;十字一字各一， |
套 |
16 |
|
小手电筒 |
|
个 |
16 |
|
小方杆 |
|
个 |
16 |
计量工具
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
游标卡尺 |
150mm， |
把 |
8 |
|
角度尺 |
150mm， |
个 |
8 |
|
外径千分尺 |
0~25MM， |
个 |
8 |
|
钢直尺 |
300mm， |
个 |
8 |
|
钢角尺 |
300mm， |
个 |
8 |
|
万能角尺 |
0～3200 |
个 |
8 |
金工木工机床
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
小型车床（含车刀一套） |
规格及技术参数：CJ9518床身上工件最大回转直么160mm，最大工件长度CJ9518A型200mm，主轴通孔直径20mm，主轴内孔锥度莫氏3号，尾轴孔锥度莫氏2号，车床外形尺寸620×300×290mm配特殊附件S/N；1000511件钢头车刀一套 |
台 |
1 |
|
立式钻铣床 |
型号：X2，最大钻孔能力13mm，最大端面铣能力16，最大端面铣能力16mm，最大表面铣能力30mm，主轴箱行程（Z）180mm，横向行程（X）100mm，纵向行程（Y）220mm,主轴转速（无极调速）高速100-2500转/分±10%
低速100-1100转/分±10% |
台 |
1 |
|
微型锯床 |
特点：机器主要部件：如主轴箱，中间块，线锯箱底座，线锯箱，线锯台,连接块等都采用全金属结构.
1、经过特殊设计,安全不伤手,就算锯齿碰到皮肤,也只会引起轻微的振动,不会割伤。
2、可以直线,曲线任意切割。
3、连接块采用燕尾槽连接块，牢固稳定。
技术参数：
1、马达转速：20000转/分钟。
2、输入电压/电流/功率：12VDC/2A/12W。
3、工作台面积：90mm x 90mm。
4、线锯加工最大的切锯深度硬木为 4mm、三夹板为7mm、
软木为18mm、薄铝片为0.5mm、有机玻璃为2mm。
5、变压器具有过电流，过压，过热保护。 |
台 |
8 |
|
微型锣床 |
机器主要部件：如主轴箱，尾座，基座，滑块，连接块等都采用全金属结构。
1、若使用中间块和特长机座等配件,可扩充功能,组装成大型锣床和仿形锣床等特殊机床。
2、软木、硬木均可加工,可随心所欲创作造型。
3、加工材料最大直径：45mm；大滑块行程：40mm，中心高：25mm，中心距：110mm
4、连接块采用燕尾槽连接块，牢固稳定。
技术参数：
1、马达转速：20000转/分钟。
2、输入电压/电流/功率：12VDC/2A/12W。
3、加工材料最大直径：45mm；大滑块行程：40mm，中心高：25mm，中心距：110mm 。
4、加工材料长度：135mm。
5、加工材料：木材、工程塑料、软金属(铝、铜等)。
6. 变压器具有过电流，过压，过热保护。 |
台 |
8 |
|
微型车床 |
1、 机器主要部件：如主轴，尾座，基座，滑块，连接块等都采用全金属结构。
2、中心高25mm，中心距135mm，一般车削金属时车床转速降到2000转/分钟。
3、车刀是高速钢材质，可加工软、有色、贵金属，并使用中间块加高，直径范围更扩大至50mm。
4、连接块采用燕尾槽连接块，牢固稳定。
技术指标：
1、马达转速：20000转/分钟
2、输入电压/电流/功率/：12VDC/2A/12W
3、加工材料最大直径：20mm
4、加工材料长度：135mm
5、加工材料：木质塑料,软金属(铝,铜等)，有机玻璃，塑胶等。
6. 变压器具有过电流，过压，过热保护。 |
台 |
8 |
|
电热丝切割器 |
ABS材质额定电压：交流220V，50Hz；电热丝电流：0.8A-1.5A连续可调；电热丝规格：0.3mm镍烙丝；最大切割宽度：16cm；最大切割高度：15cm；最大斜切角度：45°样 |
台 |
8 |
消耗性材料
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
木板 |
200mm*150mm*3mm为工艺三合板， |
块 |
300 |
|
木条 |
￠19.5*100mm，一根 |
根 |
300 |
|
拉铆钉 |
直径￠3mm~￠5mm， |
盒 |
各5 |
|
美工刀片 |
10片/盒， |
盒 |
14 |
|
木砂纸 |
800目， |
张 |
100 |
|
聚醋酸乙烯乳液 |
白胶，500克/瓶， |
瓶 |
1 |
通用技术实验室（二）
公共部份
|
名 称 |
参考规格要求及品牌 |
单位 |
数量 |
|
计算机 |
CPU：Intel 奔腾双核 E5300、 标称频率： 2600MHz 处理器核心： Wolfdale，核心数：双核， 二级缓存： 2MB |
台 |
1 |
|
视频展台 |
MY－CLASS D2000 2路视频信号，1路S－VIDEO信号，1路VGA，双声道立体声，清晰度：＞520线，总像素：80万 |
台 |
1 |
|
投影仪 |
投影机2400流明对比度600：1 标准显示1024*768 |
台 |
1 |
|
投影幕 |
电动玻珠120坟自动幕 |
个 |
1 |
|
演示台 |
规格：2400×700×850mm材质：台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用16mm三聚氰胺饰面E1级刨花板,立腿及底边采用铝合金型材镶装，其他部位采用2mm厚优质PVC封边条，机械封边；含电源主控台，预留水槽、多媒体设备的位置。 |
张 |
1 |
|
学生实践桌 |
八角桌 1800（边对边）×750×780mm、钢木结构、桌面为25mm密度板双色贴面防火板。设单相220V二、三孔插座和低压交流；2~16V连续可调，额定电流2A；稳压直流1~16V连续可调，额定电流2A 数字显示，插座带有防尘盖。 |
张 |
8 |
|
学生实践凳 |
三角底座、升降型 |
张 |
64 |
|
仪器柜 |
规格：1000×500×2000mm，材质：面板：板材采用16mm厚刨花板，对所有裸露截面均采用2mm厚优质PVC封边条机械封边，精加工，密封性好，防水性佳，经久耐用，外型美观。 |
个 |
2 |
|
作品陈列柜 |
规格：1000×500×2000mm材质：采用特制铝合金，柜身采用16mm刨花板，上柜采用活动板隔离，玻璃推拉门，下柜采用16mm刨花板，对所有裸露截面均采用2mm厚优质PVC封边条，机械封边。 |
个 |
2 |
|
电线等辅助材料 |
国标铜芯线 |
套 |
1 |
|
灭火器 |
干粉4KG |
只 |
1 |
|
水嘴水池 |
800mm×700×800mm、钢架结构木制对开门，台面为陶瓷一体式，节水式不锈钢水嘴，洗手池为陶瓷制。 |
个 |
1 |
绘图工具
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
直尺 |
150mm、 |
只 |
16 |
|
三角尺 |
300mm， |
付 |
16 |
|
比例尺 |
300mm， |
支 |
16 |
|
丁字尺 |
与绘图板配套， |
块 |
16 |
|
绘图板 |
3号， |
块 |
16 |
|
圆规 |
155mm |
个 |
16 |
|
分规 |
110mm， |
个 |
16 |
|
曲线板 |
长250mm， |
付 |
16 |
教学模型
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
焊接/粘接/铆接模型 |
规格：铆接模型3件/套；有色透明有机玻璃材质；搭铆、单接搭铆接、双搭板铆接三种类型。焊接模型；3件/套；金属材质；坡口型式、搭焊、对焊、角焊。粘接模型；3件/套；有色透明有机玻璃材质，搭粘、角粘、单搭板对粘。 |
套 |
1 |
|
简单零件模型 |
有机玻璃材料精致加工成形；具体包括蜗轮、蜗杆、齿轮、带轮、链轮、转轴、手柄等常用的机械零件模型，且具备机械联动的演示功能。 |
套 |
1 |
|
机械制图模型 |
绘图模型；11件/套，实木或塑料材质，表面喷漆；具体包括；正等轴测图模型，形体结构三视图模型（正方块，三角块），模型房，尺寸要素模型，形体尺寸标注模型，机械加工图模型，剖视图模型，制图练习模型四种。 |
套 |
1 |
|
螺纹连接模型A |
有机玻璃材质，一套1件。螺纹规格M8×30、M10×40、M6×60（外六方、内六方、沉头、圆头）；连接方式；夹紧连接、对穿连接、双头螺钉连接；螺纹类型；三角螺纹；螺纹联接的类型；螺栓联接、双头螺栓联接、螺钉联接、紧固螺钉联接。 |
套 |
1 |
|
自制木质小凳套材 |
细木工板、木条、铁钉等材料；完成设计、制作、测试、评估的教学。 |
套 |
8 |
|
自制木质相框套材 |
设计范围175×125×10mm，包含边框、底板、透明面板等。 |
套 |
8 |
|
自制木质书架 |
细木工板散件。 |
套 |
8 |
|
自制视力保护提醒器 |
通过视力保护提醒器报警试验理解反馈的原理。 |
套 |
8 |
|
升旗试验装置
|
该装置可满足《技术与设计2》教材中关于设计过程的试验要求，即可由老师演示、分析，也可由学生自行车试验，体验设计过程；能分别播放内置歌曲；旗杆可以伸缩固定以便调节高度；能通过不同直径皮带轮的组合，实现升旗的多级皮带变速试验，实现升旗速度变化：可实现升旗的手动或自动启动所选乐曲播放；可手动或自动控制电机的转速，实现升旗速度变化；能通过限位传动控制电机的转速，实现升旗速度变化；能通过限位传感器实现升、降旗的自动停止；在自动升降旗过程中可实现手动辅助控制旗帜长升降；装置组成；底座、旗杆、线蝇及国旗、变速轮、限位传达感器、电源、小电机及皮带、连接线等。 |
台 |
8 |
|
桥梁模型 |
六件/套；有机玻璃，底板为优质色板，环保塑料精致加工成型；含悬梁桥、斜拉索桥、梁架桥、拱架桥、弓形拱桥、悬索桥等六种桥梁模型 |
套 |
1 |
|
桥梁承重试验装置 |
滑轨式；该装轩可满足《技术与设计2》教材中关于结构试验要求；具备滑轨移动装置，承重小车不会脱离滑轨；配重哑铃片可由学生自行搭配，以实现不同承重试验；压力强度可由小到大逐级增加，产生最大压力可达170牛顿；可以对多种桥梁模型进行承重比较试验；装置结构具备很好的安全保障功能，能确保桥梁承重破坏性试验的安全进行；装置组成；金属底座及导轨架，哑铃杆，哑铃锁母、手拉杆、可调节承重伸缩杆、哑铃盘（1.25KG\2.25KG\5KG各2片）;最大测试长度;250mm;最大测试形变量;25mm;最大压力:170N。 |
台 |
1 |
|
红绿灯控制系统套件 |
可进行红绿灯控制流程演示，通过学生自已编程可进行交通指挥系统设计，完全仿真红绿灯工作状态。由单片机实现精准控制产，本系统中使用四个状态机（显示部份）分别控制东西和南北两个方向的关通。 |
套 |
8 |
|
水塔试验装置 |
该装置可满足《技术与设计2》教材中关于闭环控制内容的试验要求；能让学生动手组装、了解水塔的组成结构和工作原理，双水泵可以自独立控制；装置既能手动控制供水也能自动控制供水，还可定时延时控制供水，可以模拟水箱水位自动控制过程，具备单传感器、双传感器等多种自动控制方案；装置组成；底座、上水箱及托盘支柱、下水箱用托盘支柱、水泵、控制器、水位传感器、电源、输水管、止水夹。 |
套 |
8 |
|
自动门试验装置 |
该装置可满足《技术与设计2》教材中关于开环控制内容的试验要求；能让学生组装，了解自动门的组成结构。工作原理装、装置既能手动控制开关门也能自动控制开关门；具有自动门的仿真功能，能演示人靠近时自动开门，延时后自动关门，开闭门到达极限位置均能自动停止；能让学生自行组装实现光控，声控车库门及人体感应开启自动门功能；装置组成；门体、小电机、多种传感器（移动红外、光控、声控、人体）、电源、连续线等。 |
套 |
8 |
|
抽水马桶模型 |
仿真、透明、可拓展；能让学生了解抽水马桶的组成结构、工作原理；可以模拟水箱水位机械自动控制过程，可以拓展。 |
套 |
1 |
|
声控灯系统实验箱 |
铝合金包边箱，电源，多种触发功能等（热敏、光敏、声敏、磁敏、触摸感应、热释电红外等）；多种输出功能（宁、电机、热效应等）具有开环、闭环控制系统，分析控制系统的基本组成与工作过程，理解控制器和执行器的作用，画出简单开环或闭环控制系统的方框图，学会设计简单的控制系统并通过模型的构建进行验证和改进。 |
套 |
8 |
|
电子控制实验室箱 |
仪器能密切配合《技术与设计1》、《技太与设计2》和《电子控制技术》中“控制及设计”的教学内容，可以设计各种简单的开、闭环控制系统，进行了试验。可以完成教材上的电路设计。提供的设备具有操作简单、插搪方便、检查电路故障一目了然，并为学生提供了自主创新的平台等特征。电子实验箱功能如下：1、可选择交、直流两种供电方式，且有过流保护电路；2、铝合金包边纸板箱，外形尺寸；430mm×350mm×135mm；3、模块式结构的电子元件，能清晰直观反映电子元器件的基本外观特征，4、具有拓展学习的平台功能，可以在此平台上进行自主创新实践；5、部分元器件具有替换功能，能够灵活插接和调换不同参数的元件；6实验电路之间的连接采用选接插方式，整个实验不用焊接，便于检查电路故障，清晰明了。 |
套 |
8 |
设计套件
|
序号 |
项目 |
名称 |
参考规格要求 |
单位 |
数量 |
备注 |
|
1 |
模块二：结构与设计 |
结构与设计试验套件 |
环保材质，可重复使用。可完成结构与设计、流程与设计、系统与设计、控制与设计中规定的全部设计活动。板：长宽均为8mm的倍数，高为4mm的倍数（除颗粒点高），颗粒点高2.5mm,大小5mm，点距8mm。砖：长宽均为8mm的倍数，高为4mm的倍数（除颗粒点高），颗粒点高2.5mm,大小5mm，点距8mm。梁：宽为8mm，长为8mm的倍数，高12mm（除颗粒点高）, 颗粒点高2.5mm,大小5mm,孔大小5mm，孔距8mm。轴：截面为3.8mm方，棱倒4.8mm圆。长度:16mm、24mm、32mm、40mm、48mm、64mm、80mm、96mm。
电机：空载转速：250RPM；空载电流：30mA；堵转电流：350mA；堵转扭距：0.5Kg-Cm；电机效率：>70%。光电传感器：尺寸：32*20 mm；工作距离：0~20cm；接口方式：6芯水晶座触动传感器：尺寸：32*20 mm；触动行程：1mm；接口方式：6芯水晶座声音传感器：尺寸：32*20 mm；分辨率：5dB；接口方式：6芯水晶座、活动项目50个，零部件数量2700个。
控制器：型号：XROBOT-C1控制器；主控制芯片：AT89S51；输入接口共用性：所有传感器共用；程序下载方式：USB 下载；输入输出状态指示：每个接口有LED 灯；工作电压：9V；编程语言：LOGO（图形化编程）、汇编、C；用户操作按键：2个（电源和运行）。 |
套 |
16 |
能搭建简易小屋、桌子、人字梯、四杆框架、桥、墙、相片架、农家屋架等结构模型。 |
|
2 |
模块三：流程与设计 |
流程与设计试验套件 |
能搭建自行车、转向小车、旋转木马、简易步行机等仿真模型 |
|
3 |
模块四：系统与设计 |
系统与设计试验套件 |
能搭建火中逃生、盖房子、积木分拣等模型。 |
|
4 |
模块五：控制与设计 |
控制与设计试验套件 |
能搭建简易控制装置、风扇、旋转彩灯、磙控灯、自动配货装置、定时升旗模型。 |
设计软件及资料
|
设备名称 |
型号、规格及技术参数 |
单位 |
数量 |
|
图书资料 |
电工、木工、钳工和机加工等设计手册；各类通用技术设计参考书等 |
套 |
1 |
|
CAD软件 |
含机械制图、电子电路绘制、模拟信真等 |
套 |
1 |
|
视听资料 |
强度试验、技术在各领域的应用等 |
套 |
1 |
|
经典结构欣赏 |
含挂图、、视频资料、 |
套 |
1 |
|
展板 |
|
套 |
1 |
|
