一、概述 单价：43000元/台

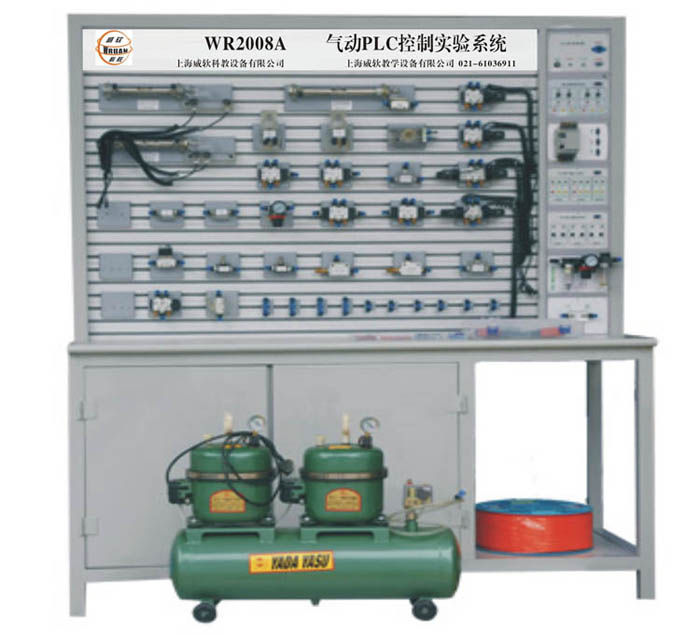

气动PLCWR2008A实验系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。同时柜式铝槽结构气动PLC控制实验台是我公司在插孔式木桌实验台上的一种创新，它比木桌更加适合现代化教学要求，能够方便的组建回路，完成各种实验，整体结构更加美观。
二、特点
1.气动PLCWR2008A实验系统采用了立体柜式的铝槽结构，实验元件可左右自由移动，灵活性更大。
2.实验气动元件均装有弹性插脚的底板，实验时组装快 捷，方便。
3.实验电气控制采用低压直流24V电源，实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单 元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
三、技术参数
1.PLC可编程序控制器：三菱FX1s-14MR型主机(可根据客户要求选择），8输入、
6输出(继电器输出）
2.直流电源：输入 AC 220V 输出：DC 24V/2A
3.空气压缩机（WY5.2双头静音气泵）：电源：AC 220V 电机功率：175W ×2只
4.气罐容积：18L 额定输出气压 0.7MPa
空气压缩机
5.实验台外形尺寸： 1500mm×640mm×1850mm
6.实验台包装尺寸：1620mm×750mm×1920mm
四、基本配置
(一）气动元件配备：
空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。元器件都固定在元件板上。
元件配置板
（二）电气模块：
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
（三）附件
1.菲力格-300专业工具配件箱
五、基本实验回路
1.单作用气缸的换向回路 2.双作用气缸的换向回路
3.单作用气缸速度控制回路 4.双作用气缸的调速回路
5.双作用气缸双向调速回路 6.速度换接回路
7.缓冲回路 8.二次压力控制回路
9.高低压转换回路 10.计数回路
11.延时回路 12.过载保护回路
13.互锁回路 14.单缸单往复控制回路
15.单缸连续往复动作回 16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路 18.双缸同步动作回路
19.四缸联动回路 20.卸荷回路
21.或门型梭阀的应用回路 22.快速排气阀应用回路 |
