一、产品型号：WR2000D-1插孔式木桌双面双套液压PLC控制实验台 单价：23000
WR2000D-2插孔式木桌双面合一液压PLC控制实验台 单价：19000
WR2000D-3 插孔式木桌单面单套液压PLC控制实验台 单价：15000
二、概述

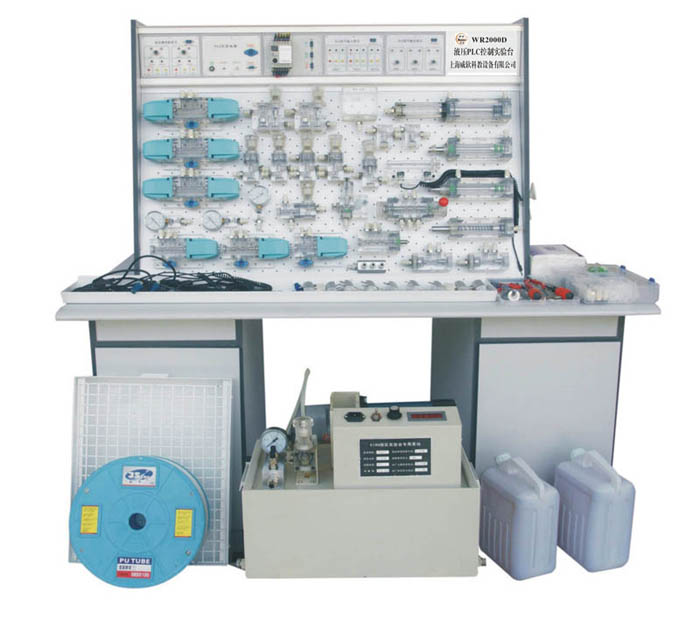

WR2000D液压-PLC控制实验台是根据高等院校机电一体化教学大纲要求，在我公司WR18透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见，采用了WR开放型综合实验台结构,经不断创新改进研制而成的，是目前液电控制最理想的实验室设备。
三、特点
1.实验系统采用“二合一”结构，即一张实验桌配备两套实验设备，可供两组四位学生同时进行实验，优化共享资源，提高产品的性价比。整体结构简单，实用性强。
2.实验元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时，组装实验回路快捷、方便。
3.电气主控单元采用PLC可编程序控制器控制，可与PC微机通讯实现微机智能控制。同时，以液压回路为控制对象，加强对PLC可编程序控制器的学习及应用。
4.采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程序控制器控制的优越性，加深对PLC 可编程序控制器的了解及掌握。

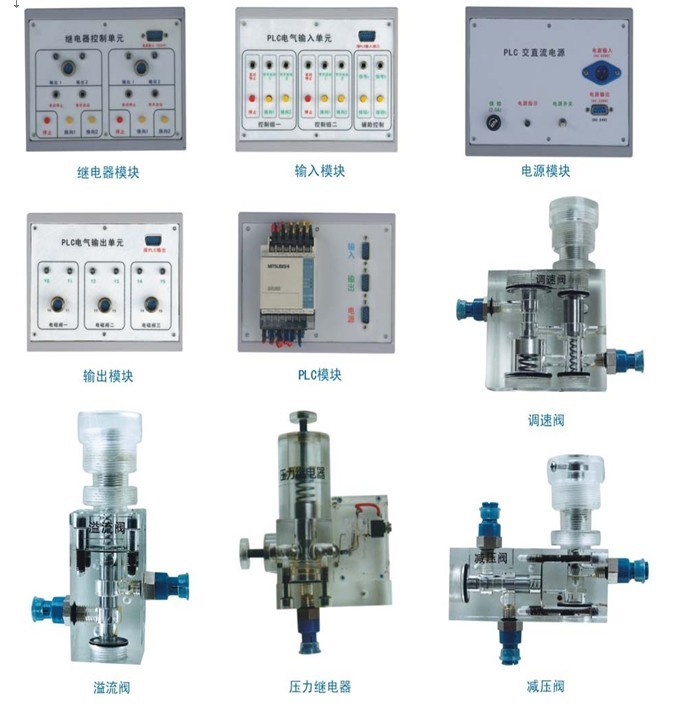

四、基本配置
（一）液压元件配备：
压力表，油箱，溢流阀，节流阀，单向阀，液控单向阀，调速阀，顺序阀，减压阀，双作用油缸，弹簧作用 油缸，增压油缸，二位四通电磁换向阀，二位二通电磁换向阀，“O”型三位四通电磁换向阀，“H”型三位四通电磁换向阀，“M”型三位四通电磁换向阀，压力继电器，行程开关等。
（二）电气模块：
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
（三）附件
1.菲力格-300专业工具配件箱
五、实验项目
（一）液压传动基本控制回路实验
（二）多回路作用缸自动控制
（三）PLC可编程序控制器的控制技术的学习及应用
（四）其它综合、扩展性实验
（五）十八种基本液压传动控制回路
1.用换向阀的换向回路
2.用“O”型机能换向阀的闭锁回路
3.用液控单向阀的闭锁回路
4.压力调定回路
5.二级压力回路
6.用减压阀的减压回路
7.用增压缸的增压回路
8.用换向阀的卸载回路
9.进油节流调速回路
10.回油节流调速回路
11.调速齿轮泵调速回路
12.调速齿轮泵和调速阀的复合调速回路
13.流量阀短接的速度换接回路
14.二次进给回路
15.用顺序阀的顺序动作回路
16.用压力继电器的顺序动作回路
17.用行程开关的顺序动作回路
18.用行程换向阀的顺序动作回路 |
