一、产品型号：WR2000B-1 铝槽式铁桌双面双套气动PLC控制实验台 单价：54000元/台
WR2000B-2铝槽式铁桌双面合一气动PLC控制实验台 单价：47000元/台
WR2000B-3铝槽式铁桌单面单套气动PLC控制实验台 单价：38000元/台
二、概述

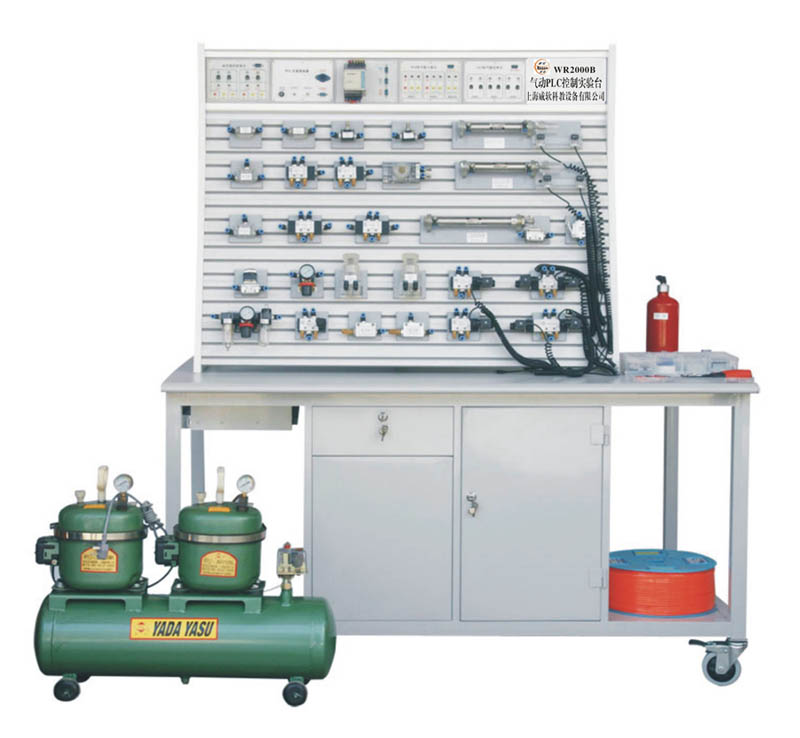

气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器（PLC）学习及其基本应用实验等，是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
三、特点
1. WR2000B铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构，实验元件可自由安装移动，灵活性大。
2.实验气动元件均装有铝制专用底板，实验时组装快捷，方便。
3.实验电气控制采用低压直流24V电源，实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器，可与PC微机通讯实现微机智能控制。同时，还可采用独立的继电器控制单元进行电气控制，通过比较，突出PLC可编程控制器控制的优越性，加深对PLC可编程控制器的了解及掌握。
四、技术参数
1.PLC可编程序控制器：三菱FX1s-14MR型主机（可根据客户要求选择），8输入、 6输 出(继电器输出）
2.交直流电源：输入 AC 220V 输出：DC24V/2A
3.空气压缩机（WY5.2双头静音气泵）
电源：AC220V 电机功率：175W ×2只，气罐容积：18L 额定输出气压 0.7MPa
空气压缩机
5.实验台外形尺寸： 1500mm×1000mm×820mm
6.实验支架尺寸：1140mm×600mm×920mm
五、基本配置
(一）气动元件配备（都固定在元件配置板上）：
空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门 型梭阀，单作用气缸，双作用气缸、旋转气缸，行程开关（常闭、常开）等。
（二）电气模块：
1.直流24V（2A）电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元
（三）附件
菲力格-300专业工具配件箱
六、基本实验回路
1.单作用气缸的换向回路 2.双作用气缸的换向回路
3.单作用气缸速度控制回路 4.双作用气缸的调速回路
5.双作用气缸双向调速回路 6.速度换接回路
7.缓冲回路 8.二次压力控制回路
9.高低压转换回路 10.计数回路
11.延时回路 12.过载保护回路
13.互锁回路 14.单缸单往复控制回路
15.单缸连续往复动作回 16.直线缸，旋转缸顺序动作回路
17.多缸顺序动作回路 18.双缸同步动作回路
19.四缸联动回路 20.卸荷回路
21.或门型梭阀的应用回路 22.快速排气阀应用回路
|
