单价：72500元/台
液压传动部分技术参数及指标

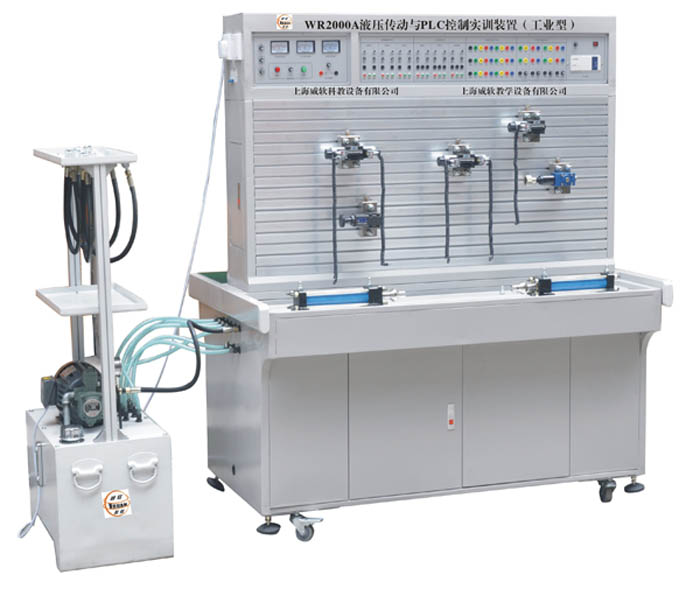

集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有电流型漏电保护，三相电源断相、相序保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
技术参数
输入电源：三相五线，380V．允差±l0%，50Hz。
装置容量：<2kVA。
变量叶片泵：压力7MPa．排壁8mL/r，转速1400r/min。
PLC选用三菱FX1N-40MR主机，主机为24点开关量输入／16点开关量输出配有控制模块：电源模块，继电器控制模块，控制按钮模块等。
电机：额定电压380V．额定功率0.75kW，绝缘等级B
液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
液压元器件清单
|
序号 |
型号/规格 |
名称 |
数量 |
单位 |
|
1 |
2FRM5-31B/15QB |
二通流量阀（调速阀） |
2 |
只 |
|
2 |
3WE6A61B/CG24N9Z5L |
二位三通电磁换向阀 |
2 |
只 |
|
3 |
4WE6C61B/CG24N925L |
二位四通电磁换向阀 |
1 |
只 |
|
4 |
4WMM6C50BF |
二位四通手控换向阀 |
1 |
只 |
|
5 |
4WE6E61B/CG24N9Z5L |
三位四通电磁换向阀 |
1 |
只 |
|
6 |
4WE6J61B/CG24N9Z5L |
三位四通电磁换向阀 |
1 |
只 |
|
7 |
LI-10B |
单向节流阀 |
1 |
只 |
|
8 |
I-10B |
单向阀 |
1 |
只 |
|
9 |
Y-10B |
先导式溢流阀 |
1 |
只 |
|
10 |
DG-02B |
直动式溢流阀 |
1 |
只 |
|
11 |
DZ6DP1-5X/75 |
直动式顺序阀 |
1 |
只 |
|
12 |
DR6DP1-5X/75 YM |
直动式减压阀 |
1 |
只 |
|
13 |
IY-25B |
液控单向阀 |
2 |
只 |
|
14 |
HED40P15/100Z14L24 |
压力继电器 |
2 |
只 |
|
15 |
|
三通 |
4 |
只 |
|
16 |
|
四通 |
3 |
只 |
|
17 |
MOB40-200 |
油缸（卧式带杆头） |
2 |
只 |
|
18 |
YN-100ZQ/10MPa |
耐震压力表 |
1 |
只 |
|
19 |
|
行程开关 |
4 |
只 |
|
20 |
胶管 |
M16*1.5/8I-W-0.5M(装好快捷接头) |
10 |
根 |
|
21 |
M16*1.5/8I-W-0.7M(装好快捷接头) |
15 |
根 |
|
22 |
M16*2.4 |
O型圈 |
2 |
个 |
|
23 |
11*1.9 |
O型圈 |
3 |
个 |
|
24 |
|
电机电源线（制作好）三相四线电线 |
1 |
根 |
|
25 |
|
油箱铁盘（一个为平一个为弯） |
1 |
个 |
|
26 |
|
泵站（油箱） |
1 |
个 |
|
27 |
|
液压实验指导书说明书 |
1 |
册 |
|
28 |
|
PLC编程软件 程序光盘 |
1 |
个 |
|
29 |
三菱 |
编程电缆 |
1 |
条 |
可以完成的实训项目
——可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
——单级调压回路
——多级调压回路
——减压回路
——卸荷回路
——进油节流调速回路
——回油节流调速回路
——旁油节流调速回路
——液压缸差动连接的快速运动回路
——调速阀短接速度换接回路
——调速阀串联的速度换接回路
——调速阀并联的速度换接回路
——用换向阀的换向回路
——用“O”型机能换向阀的锁紧回路
——用液控单向阀的锁紧回路
——用顺序阀控制的顺序动作回路
——用压力继电器控制的顺序动作回路
——用行程开关控制的顺序动作回路
——用调速阀控制的同步回 |
