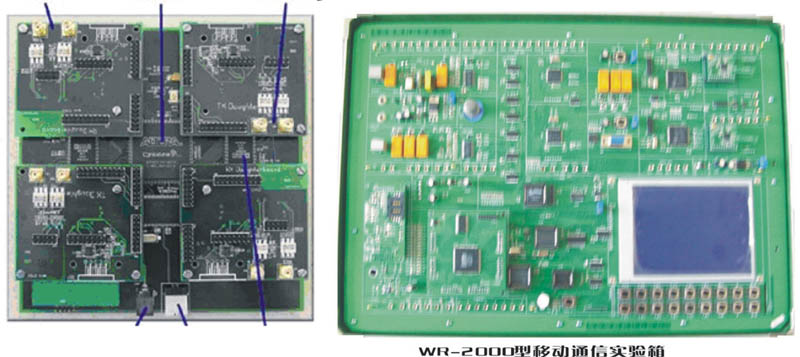

WR-2000A型移动通信实验系统及基站BTS实验系统
1、基本技术指标:
★1) 实验箱需采用箱式设计,每个箱子里需包含一个基站BS和两个移动终端MS,可以进行移动性管理和2到8台随机组网等实验
2) 系统需采用软件无线电技术设计,便于系统升级;芯片为Ti320MV5410,可以进行信道仿真模拟和信道均衡,还应可以根据教学的要求和技术的进度,进行软件的二次开发,方便实现系统升级。
★3) 系统需硬件资源开放,需设有专门的基于常用芯片lattice4384二次开发平台模块;
4) 实验箱应具有良好的人机界面液晶显示屏,操作方便;5) 实验内容应涵盖移动通信系统中所涉及的各个环节:信源编码、信道编码、信令结构和信令的详细过程、调制解调、信道仿真、信道均信道复用方式等;
6) 实验内容应包含移动性管理、8台实验箱组网等实验,应能实时观测到实验过程与参数变化。信令流程应符合3GPP标准中GSM 0407和GSM0408规范;
★7) 实验箱应具有有机玻璃保护面板,保护实验设备,延长使用年限;8) 信源编码部分应包含波形编码实验、参量编码实验,与实际移动通信过程接轨;
★9) 信道编码应采用(7,4)汉明码结合(8×7)交织器,循环码为(15,7)系统循环码卷积码为(2,1,3)与(3,1,3)卷积码可选。能观测信道编码的纠错性能,能进行二次开发;
★10)实验箱内需含虚拟频谱分析仪和虚拟示波器,便于学生对信号的分析;
★11)需包含控制及同步显示屏,射频通道应选择目前常用的2.4GHz的微带天线,前端应使用软件无线电技术
2、基本实验内容:
1) 传统信源编解码实验(64KPCM、32KADPCM、16KADPCM)
★2) 现代信源压缩编解码实验(2.4k、3.6k、4.8k、7.2k、9.6k等)
3) 信道编解码实验:线性分组码+交织;
4) 信道编解码实验:卷积码;
5) 信道编解码实验:扰码;
6) 信道编解码实验:循环码;
7) GMSK调制、解调实验;
8) QPSK调制、解调实验;
9) CDMA扩频实验;
10)CDMA Gold序列扩频实验
11) CDMA解扩实验(地址码捕获);
12)CDMA Gold序列解扩实验
13).CDMA扩频码(m序列或Gold序列)同步实验(地址码捕获)
14) 高斯信道仿真实验
15)独立信源高斯信道仿真实验
★16)Markoff信源信道仿真实验
★17)瑞丽衰落信道仿真实验(包含多普勒效应观测)
18)自定义预设信道仿真实验(包含恶劣、良好、理想信道)
19) 移动信道均衡实验;
20) 信道复用实验(时分、频分、码分);
21)信道时分复用TDM实验
22)信道频分复用FDM实验
23)信道码分复用CDM实验
24) 协议帧结构实验;
★25) GSM语音协议帧结构实验
26) GSM信令协议帧结构实验
27) GSM移动台入网及关机过程、主叫、被叫的信令分析实验
28) GSM移动台入网及关机过程实验;
29) 移动台主叫实验;
30) 移动台被叫实验;
31) GSM移动性管理实验;
32)GSM移动性管理实验(本地区内)
★33)GSM移动性管理实验(跨区漫游)
34)GSM/GPRS主被叫实验(透明模式下AT指令实现)
35)移动组网实验
注:★表示特色内容
3、配套基站BTS参数及实验内容
BTS是一个真实的基站通信系统,改系统采用了先进的软件无线电架构,包括一个母版和两个射频子板。
(1)BTS 母版功能为中频采样以及中频信号到基带信号之间的互相转换,采用了4个高速模拟数字转换器( ADCs ),每符号12比特, 64M符号/秒。另有4个高速数字模拟转换器( DACs ),每符号14比特,128M符号/秒。这4个输入和输出通道连接到FPGA和DSP处理平台,进而连接至计算机上。900MHz基站系统的数字上下变频、抽样和内插等高速通用操作都在FPGA上完成。
(2)BTS 射频子板实现射频信号的接收、发送以及到中频的转换,支持全双工,覆盖800M~1000MHz频段,完全符合GSM空中接口标准。
主要指标:
装配了一个902-928 MHz的ISM波段滤波器用于过滤强的带外信号;
频率范围:750-1050 MHz
发射功率:200mW (23dBm)
(3)后台服务器上完成所有波形相关方面的处理,比如调制和解调。并进行相应波形编码、码型变换和信令处理。服务器同时运行有软交换软件,可以实现手机或实验箱的语音通话功能。
(4)实验内容及简介
GSM基站配置管理实验
该实验对GSM基站的各项基本参数进行配置:包括基站色码、网络色码、国家号码MCC、运营商号码MNC、小区位置码、基站ID、基站名称、基站的工作频段、基站的工作频点、接入服务类型。
GSM移动台入网过程实验
主要完成移动台接入移动通信网络的相关实验内容,GSM基站将从空中接口发现新开机的移动台并且获取移动台的一些相关信息。获取用户号码IMSI,并且注册IMSI号码,在外接的显示器上显示交互信令。
GSM移动台临时号码分配实验
为2中接入的用户分配一个临时的电话号码,并且建立电话号码和IMSI号码的对应表项。
GSM基站短消息发送实验
在基站上编制广播短消息发送内容,将分配给该用户的手机号码通过GSM空中接口广播给3中注册的用户,在外接的显示器上,显示发送短消息过程的交互信令。
GSM移动台主叫实验
3中接入的移动台向基站发起主叫,在外接的显示器上,观测呼叫过程的信令交互。查看系统中存在和不存在该号码时的不同信令返回。
GSM移动台被叫实验
3中接入的移动台收到基站的呼叫,在外接的显示器上观测被叫过程的信令交互。
GSM系统实验(语音通信)
在GSM系统中,添加两个新用户,分别为用户分配用于交换的电话号码。对基站内集成的语音网关进行配置,将两个用户的号码注册到语音交换中心,建立语音数据交换关系。在两个用户间拨打语音电话,实现GSM语音通信。在外接的显示器上,观测在整个电话通话过程中的信令过程。
另外可以二次开发以下实验:
测试下列参数配置对基站运行的影响
1 网络和蜂窝小区标示设置:
网络色码、基站色码、国家码、移动网络码、位置区号、小区识别
2 信道参数配置:
配置语音信道
3 小区控制信道参数配置:
IMSI结合与分离允许ATT、公共控制信道配置、接入准许保留块数、周期位置更新定时器
4 随机接入信道控制参数配置
最大重发次数(Max retrans)、发送分布时隙数(Tx-integer)、小区禁止接入(CELL_BAR_ACCESS)、接入等级控制(AC)、紧急呼叫允许(EC)
小区重选滞后、控制信道最大功率电平、移动台允许接入的最小接收电平、允许的网络色码
6位置更新拒绝实验。
4,实验室仪器配置及报价
配置仪器类型 |
型号 |
报价(元) |
数量 |
合计 |
移动通信实验箱 |
WR2000A |
28000.00 |
10 |
280000.00 |
程控交换机 |
配送 |
|
3 |
|
WR2000 BTS基站实验系统 |
WR2000 BTS |
88000.00 |
1 |
88000.00 |
|
