光纤通信综合实验箱 WR2000型
简述：WR2000型 光纤通信综合实验箱有很强的信道编码实验；CMI、5B1C、5B6B、加扰解扰等线路编码功能；增强了复接解复接功能、信令功能、系统性实验功能，在信令的支持下能完成平台间的电话呼叫接续系统实验；增加了液晶键盘控制，取代原有的接插件；光输入、输出接口均设计朝外，方便连接其它光器件；留有硬件扩展接口，可选配LED或LD性能测试模块，具有无光告警、自动功率控制APC等功能。实验平台布局美观、结构紧凑、并附有机玻璃保护。适合各大院校光通信专业的专科生、本科生、研究生以及教师和相关的科研技术人员使用。

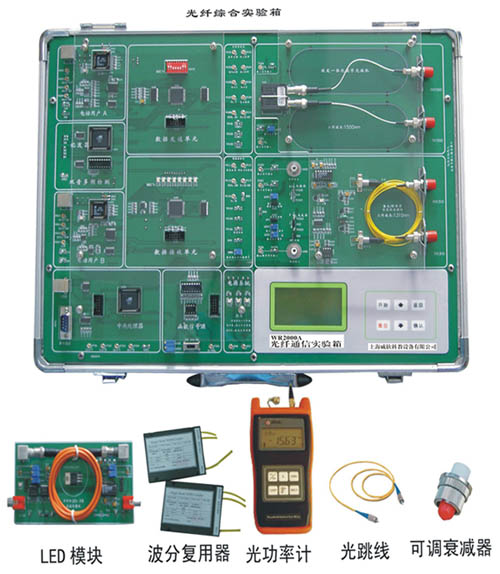

一、产品图片
二、产品指标与特点
1．光端机三对：1310、1550、850各一对（850为多模，选配）；
2．1550用收发一体式；1310用LD激光器和LD光检测器及分立元件组成；850用LED发光器和检测器及分立元件组成；实验箱光端机配置齐全。
。既有一体化光端机，又有分立器件组成的光收发模块；
。有数字光收发模块，有模拟光收发模块端；
。有单模光纤传输模块，有多模光纤传输模块；
3.实验箱信源至电接口、电接口至光接口、光接口至光通路均分开，有助学生理解通信系统；
4.内置误码测试仪功能，无需外配误码仪，性价比高（测光接收器灵敏度和光器件插入损耗等）。
5.数据接口齐全，留有计算机RS232串口和USB接口，可完成异步数据的光纤传输和数字图像光纤传输。
6.模拟/数字电话光纤传输，带完整的电话呼叫接续功能，能在两个实验箱间进行4方呼叫通话。
7.带有标准E1接口，线路时钟可编程（从1个时隙至32个时隙即64KHZ---2048KHZ可编程），复接数据时隙可由PC机配置。
8.数字信号产生及码型变换和同步时钟均由CPLD可编程器件实现，性能稳定。
9.有HDB3、AMI、CMI、5B1C、5B6B码型实验。
10.具有扰码解码功能。
11.留有硬件升级接口，可选配配半导体LED（850nm）+多模光传输模块。
13.具有模拟图像光纤传输功能（LED选配模块，需配摄像头.监视器）。
14.采用液晶键盘显示管理实验参数，取代原有的接插件，实验方便直观。
15.光端机的光输入、输出接口都由尾纤、法兰引出，有效的防止实验操作时对光端机的物理损伤。
16.平台上的电信号、光信号接口均对外开放，实验者可自行连接电信号、光信号，构建各种方式的通信系统，增加了实验者的动手机会，加强了实验的参与性。
17.整板采用有机玻璃覆盖保护，便于实验室管理。
18.平台上有CPLD、MS-51单片机、电话呼叫系统、液晶键盘、计算机串口、USB接口等资源，满足学生的软硬件的二次开发需求。
三、软件界面
1.PDH时隙配置与数据收发界面
2.SDH教学示教软件
四、实验项目
实验2 计算机数据光纤传输系统实验
实验3 数字图像光纤传输系统实验
实验9 SDH帧的复用与定位
第八章 光纤通信二次开发
实验2 RS232数据传输开发
实验3 USB数据传输开发
附录1 配套软件安装及使用
注：其中光器件性能测试等实验，需配置相应的光器件才可完成。
五、教学仪器
|
序号 |
设备名称 |
型 号 |
备 注 |
|
1 |
光纤通信综合实验箱 |
WR2000 |
每组一台（￥：7500.00） |
|
出厂
附件 |
WR2000使用说明书 |
1本 |
|
电源线 |
1根 |
|
FC-FC光尾纤线 |
1根 |
|
信号连接线 |
10根 |
|
计算机接口线 |
1根 |
|
USB线 |
1根 |
|
保修卡/合格证 |
1套 |
|
配套软件光盘 |
1套 |
|
可选扩展配件 |
模拟摄像头、监视器 |
1套 |
|
半导体LED+多模光传输模块（850nm） |
1块 |
|
激光器（探测器）LD+单模光纤性能测试模块 |
1块 |
|
2 |
20MHz双踪示波器 |
—— |
每组一台 |
|
另外
自购
配件 |
光功率计，要求：波长1550/1310/850nm； FC/ST或万能接口。 |
1台（￥3200.00/台） |
|
波分复用/解复用器一对（配法兰），要求：波长1550/1310；FC接口。 |
1对 |
|
可调光衰减器，要求：接口FC。 |
1个（￥400.00/个） |
|
光分路器，要求：中心波长1550/1310；分光比50.0%。 |
1个 |
|
小电话机单机，要求：2部，带按键、水晶头连接线。 |
2部（￥80.00/部） |
|
其他器件设备或工艺精度，视学校情况而定。 |
—— |
|
