2010型多媒体数控机电一体化编程实验室
目录:
1、实验室前言
2、数控实验室配置方案
3、实验室配置内容
4、多媒体教学特点
5、仿真软件简介
6、实验室布局参考图
7、实验室车床主要规格与系统参数
8、实验室铣床主要规格与系统参数
2010多媒体数控机电一体化编程实验室
前 言
随着我国进一步的对外开放,工业生产的快速发展,中国正成为世界性的生产、制造大国。现代企业制造的核心技术是数控技术,随着生产企业使用数控技术的领域越来越广,社会企业对具备数控设备实际操作能力、维护能力及产品研发能力的数控人才需求越来越大。全国职业院(技)校正广泛承担着为社会主义现代化企业培养大量与实际生产需求接轨的新型制造人才。而人才培养的成功与否,取决于制定合理的人才培养方案,力图打破传统的培养模式,借鉴成功经验,结合具体的国情和培养目标,积极探索人才培养的新模式。
职业院(技)校的数控专业建设涵盖了现代机械制造专业、机电一体化专业、模具设计与制造专业、数控技术应用专业等,体现了很强的实践教学特点。建立相对独立的实践教学体系,就必须建立有学生实验、实训、实习并结合企业生产、研发的实践教学场所作为保障。
数控技术人才需求的层次结
从图表中可以看出,随着我国企业生产技术的进步和数控设备的更新换代,对各层次的数控技术人才提出了更新、更高的要求:以传统的机械制造技术(金属材料及热处理、切削原理及刀具、机床夹具、机制工艺等)为基础,学习掌握“数控机床原理及应用基础”和“数控加工编程技术”,还需要熟练掌握“CAD/CAM”软件。熟悉产品的三维设计,精通产品的加工工艺;掌握数控机床维护与维修的技术和技能。在扎实的专业基础上,具备产品的研制与开发能力。
数控培训基地的建立,以加强实践性教学环节为重点,培养学生熟练的职业技能和综合职业能力,实现理论与实际、教学与生产有机结合的有效途径,同时建设了一支高技能的专业教师队伍,达到培训基地“产、学、研”结合的目标。
数控培训基地的建设是一项投入很大的工程,因此,应针对学校专业、师资、场地、资金等实际情况进行具体分析:
·培训的特点:遵循数控实践教学“实验—实训—实习”的全过程,符合从简单到复杂、从单一到综合、软件教学与实际操作相结合、动手实践能力应逐步提高的特点。
·建设的原则:采用统一规划、分期投入、逐步完善的原则,合理应用学校的有限资金,将原有的设备与新设备有机结合,充分发挥各设备在实践过程中的不同功能。
·达到的目标:紧密结合企业生产对人才培养的实际需求,做到使学生学有所练,学用结合,保证人才培养的质量,真正实现数控高素质、普及化、先进性教育,最大化发挥培训基地作用,达到“产、学、研”目标。
威软数控现代制造工程研究所经过多年研究,通过与职业院(技)校合作中不断地探索,应用自身在数控领域的科研成果,以合作建设数控实验室或基地的方式来帮助职业院(技)校培养符合社会所需的数控人才。
数控培训基地配置方案一:(基础普及型)单价:239000元/套
配置说明 |
本配置方案为基础普及型数控教学培训方案,适合于各职业高级中学、中专、技校的数控加工专业、模具设计与制造专业、机械制造及自动化专业、机电一体化专业的教学实验及工程实践。特点为资金投入较少、培训规模不大,但能够完成数控技术教学实践的整个环节,能够在毕业设计中发挥重要的载体作用并可开展技能鉴定。 |
项 目 |
设 备 |
数 量 |
用 途 |
经费投入 |
实 验
环 节 |
网络计算机 |
各13台/套 |
掌握造型软件的辅助设计、编程、刀路设置、后置处理及华科数控等主流控制系统的使用方法;并通过数控模拟仿真软件对实际加工情况进行模拟分析,了解实际加工时可能出现的问题 |
|
CAD/CAM软件 |
威软数控仿真加工软件 |
多媒体教学软件 |
实 训
环 节 |
教学型数控车床 |
1台 |
实现CAD/CAM/CNC一体化操作,提高学生的学习兴趣、设计水平、加工能力,并同时掌握数控系统和PC控制系统,积累生产加工经验,为操作大型主流生产型数控设备打好基础,起到承上启下的过渡作用。让学生通过工件的加工生产,掌握加工工艺、切削工艺、刀具选择、材料性能等综合知识。感受实际生产环境或与企业合作加工,提高“教、产、研”的能力。 |
|
教学型数控铣床 |
1台 |
|
多媒体特点
2010型机电一体化数控实验室是一款数控教学仿真软件集合多媒体教学软件与CAD/CAM软件内容为一体的综合型数控实验室。
集合多媒体后,数控实验室的教师可以非常方便地完成电脑网络教学任务,包括黑屏肃静、广播教学、屏幕监视、两人对话、多方讨论、电子教鞭、电子举手、锁定学生机、班级管理、远程关机等视频流的网络教学。
运行教师机程序后会出现登录对话框它要求您输入登录密码与频道号,默认登录密码为空,默认频道号为0,教师机在系统设置中的频道号或上次登录的频道号,系统安装完毕后频道号为0,频道号可设置为0~99。
学生机软件安装完毕后,屏幕右下角会出现一电脑图标,如该图标为黑色,表示该学生机未登录上教师机。如为蓝色,表示教师机已启动,该学生已登录上教师机。
文件分发功能强大且易用,可以定义宏目录,如教师把数控程序文件可以同时分发给教室时辰的所有学生。你可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示课件等,你真的可以体会网络教学的轻松与写意。
如在CAD/CAM软件上制作一款三维曲面工件时,通过多媒体软件,学生可通过计算机在自己的座位上看教师在教师机上进行三维曲面制作步骤,生成刀具路径、图形模拟、自动编程等等内容。

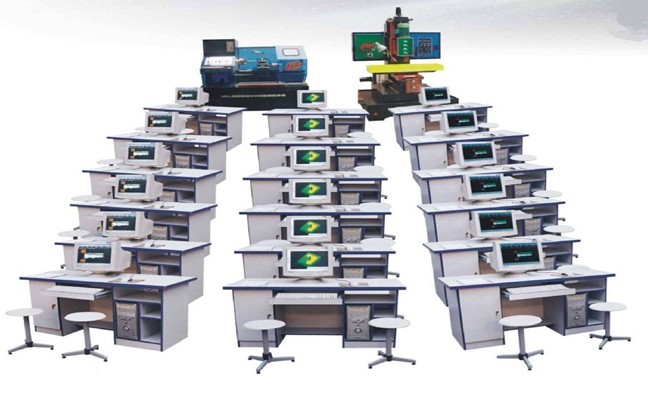

数控实验室13桌24座基本配置:(一台车床一台铣床)
名 称 |
数量 |
单位 |
备 注 |
6135数控车床 |
1 |
台 |
它可与计算机构成双向通讯,与CAD/CAM软件设计联网实物加工。配置与功能见车床说明书 |
125数控铣床 |
1 |
台 |
它可与计算机构成通讯,与CAD/CAM软件设计联网加工。配置与功能见铣床说明书 |
实验室学生计算机配置
(校方自配) |
12 |
台 |
基本配置:XP操作系统、CPU-E5300;内存2G;硬盘320G;DVD刻录机;19寸液晶显示器;超薄键盘;3D鼠标 |
实验室教师计算机配置
(校方自配)
|
1 |
台 |
基本配置:XP操作系统、CPU-E5300;内存2G;硬盘320G;DVD光驱;19寸液晶显示器;超薄键盘;3D鼠标 |
数控仿真编程软件、
多媒体教学软件、CAD/CAM编程软件 |
13 |
套 |
三套软件合一,一桌一台,由学生操作实习模拟 |
编程手册(车/铣)电子盘 |
1 |
张 |
内有详细的编程指令与格式 |
车床常用车刀 |
4 |
把 |
螺纹车刀1把;外圆车刀1把、切断刀1把;内孔车刀1把 |
车/铣床试件材料 |
2 |
箱 |
各1箱 |
铣床常用刀具 |
6 |
把 |
棒状铣刀Ф3、Ф4、Ф6、Ф8、Ф10、Ф12每样各1把 |
交换机 |
1 |
台 |
控制所有计算机与车/铣床通讯,组成局域网 |
教师桌 |
1 |
张 |
1400*600 |
学生桌 |
12 |
张 |
1400*600mm供学员用(一张桌二座位) |
教师椅 |
1 |
张 |
教师专用 |
学生凳 |
24 |
张 |
供学员用(塑料胶管)型 |
电源线、网线、压线板、水晶头、 |
|
|
由安装员现场支配。 |
多媒体教学特点
WR-2010型机电一体化数控实验室是一款数控教学仿真软件集合多媒体教学软件与CAD/CAM软件内容为一体的综合型数控实验室。
集合多媒体后,数控实验室的教师可以非常方便地完成电脑网络教学任务,包括黑屏肃静、广播教学、屏幕监视、两人对话、多方讨论、电子教鞭、电子举手、锁定学生机、班级管理、远程关机等视频流的网络教学。
运行教师机程序后会出现登录对话框它要求您输入登录密码与频道号,默认登录密码为空,默认频道号为0,教师机在系统设置中的频道号或上次登录的频道号,系统安装完毕后频道号为0,频道号可设置为0~99。
学生机软件安装完毕后,屏幕右下角会出现一电脑图标,如该图标为黑色,表示该学生机未登录上教师机。如为蓝色,表示教师机已启动,该学生已登录上教师机。
文件分发功能强大且易用,可以定义宏目录,如教师把数控程序文件可以同时分发给教室时辰的所有学生。你可以将一个或多个文件一次性的传输到指定的学生机上。这样就可以做到网上分发试卷或演示课件等,你真的可以体会网络教学的轻松与写意。
如在CAD/CAM软件上制作一款三维曲面工件时,通过多媒体软件,学生可通过计算机在自己的座位上看教师在教师机上进行三维曲面制作步骤,生成刀具路径、图形模拟、自动编程等等内容。
WR-2010型数控软件简介
一、运行环境:
软件平台:WIN98/WIN2000/WINXP
硬件建议:显示器屏幕分辨率使用1024x768、CPU频率1.0G或以上,内存32M或以上。
软件以标准的X86兼容构架为硬件平台,在不同的操作现场,可灵活配置系统构成,以满足用户对性能、成本、安装方式、使用环境等多方面的综合要求。以DOS或Windows系列操作系统为软件平台,具有丰富的软件基础和充分的升级潜力。
二、功能描述与使用:
全中文菜单式控制界面,适合中国国情。可以减轻培训难度,缩短人员培训时间,降低培训成本。
本系统采用了新颖的“即时参”技术,内建中文在线手册。在使用中遇到的问题可在屏幕上查阅参考手册,提高工作效率。
兼容国内外多种数控系统的控制程序格式。并可直接接收MASTERCAM、Cimatron、Pro/E、UG等CAD/CAM软件生成的控制程序。
具有图形跟踪能力、旋转、缩放的窗口编程功能,可使用户在编程的同时观察到程序路径。在程序编制结束后还可以使用“快速图形仿真”功能验证刀具运行轨迹。
支持3.5寸磁盘驱动器拷贝控制程序。
支持NetBEUI协议、IPX/SPX协议和TCP/IP协议,通过网络传输控制程序或进行远程控制。
* 本系统可以输入并正确、稳定运行所有G代码及其它标准代码;
* 可以真实模拟实体车削/线型铣削效果;
* 界面输入完全仿真;
* 运行性能稳定。
三.CAD/CAM(mastercam)软件界面
数控车/铣床仿真软件操作界面
13桌,教室长12m,宽8m为例:
实验室布局参考图
压线板或地沟布置参考图
线路布置由公司安装员完成
6135 数控实验室车床系统主要功能和规格
● 控制轴数:二轴+主轴变频控制。
● 6”液晶显示(取代10”CRT),中英文提示式全屏幕菜单。
● 脉冲当量:X:0.001----Z:0.001mm
● 编程范围:-9999.999~+9999.999mm
● 快进速度:3000m/min,0.001mm当量。
● 程序容量:128K,掉电保护。
● 插补:直线,圆弧,公、英制普通螺纹加工、锥螺纹加工、多头螺纹加工。
● 程序管理功能:编辑标准ISO代码,G、M、S、F、键/DNC串行输入,更名,删除,前台加工,后台编辑,汉字显示,128K闪存等。
● 操作功能:自动、手动、点动、MDI、回参考点,单 段,坐标及间补记忆,
● 参数:刀具参数,间隙补偿,电子齿轮比,螺距补偿,位参数,系统参数,加工起始点 记 忆及恢复,刀具半径长度补偿,刀偏补偿。
● 图形:在XOZ平面内显示基本符合制图标准轨迹,校对编程程序是否正确,然后进行加工。
● 输入/输出:内置固定式PLC,输入/输出32/20点。
①主轴:0---10V模拟量或0---5V。
②串行口:RS232异步串行口,全光电隔离接口。
③主轴编码器:全光隔及四倍频。
● 系统硬件构成:
①采用威软总线式结构,主CPU采用 NEC的D70208H高速处理器。
②显示器采用日本夏普公司生产6”液晶界面,320*240点阵。
WR、6135型数控车床概述
1、床身
床身是用高硬度工程塑料精制而成,它有两个组合面和牢固的横向十字筋组成,床身震动低,比较硬。两个精密注塑的V型导轨是通过精密磨削加工的,拖板和尾架各用一个精密导轨。
2、床头箱
床头箱是由高硬度、彩色透明有机玻璃精制布成,用六颗螺钉固定在床身上。在床头箱内,主轴是安装在两个向心滚珠轴上,主轴内有一个Φ40mm的孔,主轴头部有一个法兰盘和三爪卡盘。
3、移置床鞍(大拖板)
大拖板是用高硬度工程塑料精制而成,滑动部分采用光滑磨削,它与床身三角筋之间的配合无间隙,下部的滑动部分能够简单而又方便地调整。横拖板安装在大拖板上,能够在大拖板上滑动,并能够通过镶条调整与大拖板燕尾之间的间隙。
4、尾架
尾架通过旋紧底板吊紧螺钉锁紧在床身三角筋上,尾架内有一个带有莫氏3号锥度孔,旋转安装在尾架未端的手轮,尾架套筒就能移动。尾架套筒在行程范围内的任何位置,锁紧手柄能将其锁紧。旋转尾架体每一边的偏置螺钉,可以实现尾架侧母线的调整。
5、传动和电气设备
主传动是用安装在车床床头箱内的三相异步电机的旋转,通过三角皮带轮带动主轴旋转。从皮带轮端看,主电机顺时针方向旋转(既从尾架端部来看,主轴旋转必须是逆时针方向)。当电机反转时,变换一下三相线中的任意二根既可。电气设备安装在主轴箱与床头箱后面,通过一个隔离的绝缘体来供电。根据电动机的电压、功率、频率,正确安装在动力源上。
6135型数控实验室车床规格
三爪卡盘 |
160mm |
床身上最大回转直径 |
350mm |
最大工件长度 |
500mm |
电动刀架 |
四工位 |
主轴孔径 |
40mm |
主轴转速、无级变速 |
200------1500rpm |
进给量范围 |
18----1500mm/min |
最小设定单位、纵向 |
0.001mm |
最小设定单位、横向 |
0.001mm |
数据格式执行标准 |
ISO |
程序输入方式 |
MDI手动数据方式 |
程序存储量 |
128k |
内存程序最多个数 |
30 |
主电机功率 |
0.75kw |
机床外型尺寸(长X宽X高) |
1670×810×1500mm |
机床重量 |
450kg |
|
|
125型数控实验室铣床系统主要功能:
项 目 |
31DM数控系统 |
控制轴数 |
三轴+主轴变频控制 |
联动轴数 |
三轴(任意) |
编程方式 |
G、M、F、S、T(ISO代码)
键盘/串行录入、后台编辑 |
刀具补偿 |
刀具半径及长度补偿 |
参数设置 |
刀具参数、间隙补偿,位参数,螺距误差补偿,加工起始点记忆及断电恢复 |
步进电机控制方式 |
四轴方向及脉冲信号或正反转脉冲输出 |
主轴 |
0-10V或0-5V模拟量及正反转触点 |
操作方式 |
自动、手动、步进、MDI、单段/连续、暂停、DNC |
参考点 |
自动/手动返回 |
串行通讯 |
RS232异步串行口、CAD/CAM联网DNC加工 |
最大编程尺寸 |
-9999.999~+9999.999mm |
插补方式 |
直线、圆弧、螺旋线 |
零件程序存储容量 |
128K(约3000段程序) |
脉冲当量 |
0.001mm |
125型数控实验室铣床机床主要规格:
主轴钻夹头装夹范围 |
1-20mm |
主轴转速范围 |
200-2000rpm |
主电动机功率 |
1.5kw |
工作台面积(长×宽) |
840mm×250mm |
工作台三向行程(X、Y、Z) |
450×250×250mm |
快速定位速度 |
500-1500mm/min(可调) |
最小设定单位 |
0.005mm |
铣削进给速度范围(三向) |
(50-1500)mm/min |
T型槽数及宽度 |
3×16mm |
机床外形尺寸:长×宽×高 |
1300×1200×2100mm |
机床重量 |
450kg |
WR、铣床主要用途和适用范围
一、特点:
本机床为立式数控铣床,配备WR-31DM型数控系统,能实现三座标联动,演示铣、钻等基本切削运动。并能加工塑料、石蜡、有机玻璃等零件制品,进行平面或立体加工。实现教学/生产两用。
1、WR、125型数控铣床是设计精巧的经济型教学数控铣床,配备高可靠性的HX—31DM数控系统。根据人体工程学原理,采用机电一体化方式设计,造型美观,操作简便,效率高,可以完成平面、键槽、圆弧、球面、斜面等各种工件。所以它特别适合于教学事业。
2、本机床Z向、Y向、X向进给丝杆均采用金属丝杆和铸铁螺母配合,混合式步进电机驱动,定位精度高,转矩大,主轴采用进口变频调速器,可实现无级调速。
3、WR、125型数控铣床加工的主要对象有:硬质工程塑料、纯塑料、石蜡制品等。
4、该机床与编程模拟器配合,特别适合于高等院校,中等专业学校及各级职业技术学校的机电一体化实验室装备,进行数控机床编程,数控原理CAD/CAM等专业课程的数控实验与培训。
5、适合于科研、企业用于加工小型的形状复杂的凸轮、样板、模具等。
本数控铣床配合CAD/CAM软件完全实现自动化生产(即计算机绘图、自动编程功能)
|
