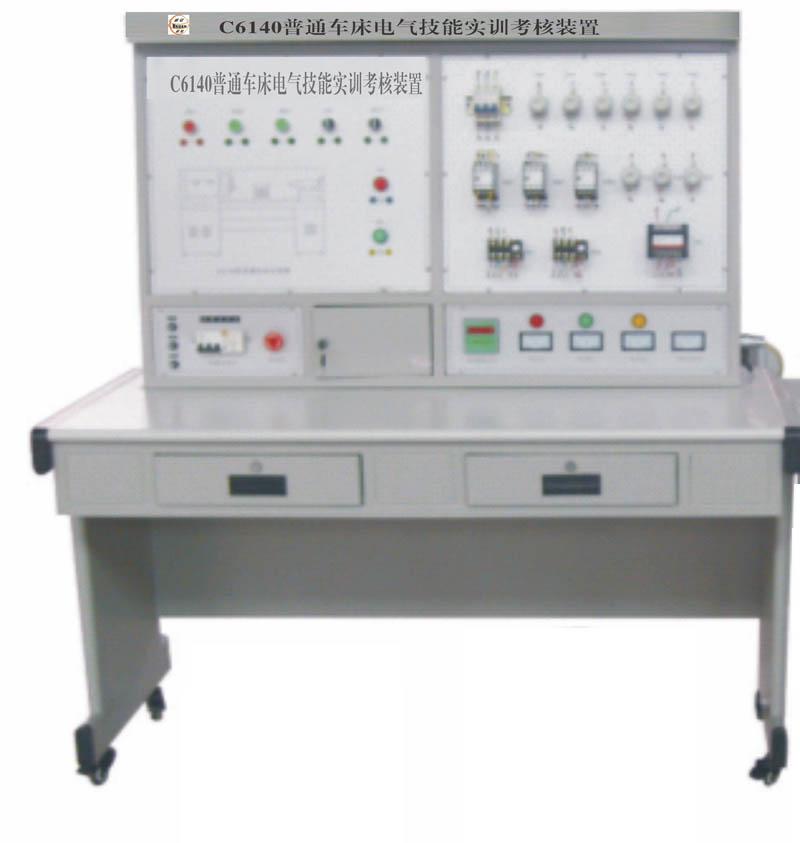

WR-C6140普通车床电气技能实训考核装置
产品型号：WR-C6140 单价：17500元/台
产品介绍：
本装置由电源控制部分、机床电气控制部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。
一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、装置构成
（一）控制屏
1、三相四线电源输入，通过漏电保护器接通
总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电
源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）实训桌：桌体为铝木结构。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表
故障现象
1、机床无法启动 10、主轴、冷却泵电动机不能启动
2、机床无法启动 11、冷却泵不能启动
3、机床无法启动 12、冷却泵不能启动
4、照明灯不亮 13、冷却泵不能启动
5、机床无法启动 14、刀架不能快速移动
6、机床无法启动 15、主轴不工作
7、主轴、冷却泵电动机不能启动 16、冷却泵不工作
8、主轴电动机控制不能自锁 17、不能快速移动
9、主轴电动机控制不能自锁
|
