WR－802CTB数控车床电气控制与维修实训台
(半实物车床) 单价：99500元/套
近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控车床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
一、产品组成部分
WR－802CTB数控车床电气控制与维修实训台由数控控制台和半实物车床部件组成实训考核教学设备。系统采用西门子802C车床数控系统，数控车床的X、Z轴由伺服电机控制，主轴由变频器控制，并带有光电编码器，X、Z轴拖板采用滚珠丝杆进行传动，刀架为四位电动刀架，学生可以学习到802C伺服电机的控制、变频器控制、电动刀架、霍尔元件、接近开关的原理和PLC指令、编程、接线及在数控机床中的应用等及数控车床编程、加工、维修。
数控控制台提供一套完整的控制系统，控制系统拥有完整的西门子802C数控技术的系统，控制台全面剖析了西门子802C系统的控制原理和结构，按符合真实数控设备的要求进行电气连接，可以带动实训机床进行数控加工；同时数控控制台在控制系统内部提供数控机床常见故障的设定、维修、考核等电路故障系统，该故障系统提供全开放的端子接口，可以设置电路故障、主要器件故障、PLC故障及操作系统内部故障，供学生进行测量，判断。由教师设定故障，学生可以实现在线测量排故，也可以实现断电测量进行排故，提高学生解决问题的能力。
二、 实训的功能
1、 WR－802CTB数控车床电气控制与维修实训台对电气设备维修提供的实训项目有：
1) 主轴变频单元的调试运行与故障诊断实验
2) 全数字交流伺服电机运行与故障诊断实验
3) 数控车床电气控制设计与分析实验
4) 电动刀架控制原理实验及接线与故障诊断实验
5) 数控车床系统控制机床螺纹加工实验
6) 数控车床的冷却与照明及故障诊断实验
7) 数控车床电子手轮实验
8) 变频器U，V，W，外部开路；
9) 驱动电源，外部开路；
10) 主轴电机电源（380V） ，外部开路；
11) 刀架锁紧电源，外部开路；
12) 24V信号电源，外部开路；
13) 驱动电源，外部开路；
14) 工作灯电源（24V），外部开路；
15) 手轮A＋信号，外部开路；
16) 手轮5V信号电源，外部开路；
17) 主轴正转信号（24V）电源，外部开路；
18) 冷却信号（24V）电源，外部开路；
19) 刀架锁紧信号电源，外部开路；
20) X正限信号，外部开路；
21) Z零点信号，外部开路；
22) Z负限位信号，外部开路；
23) 0V电源，外部开路；
24) 主轴正转M03信号，外部开路；
25) 主轴公共地信号，外部开路；
26) 主轴模拟量，外部开路；
27) T1号刀具信号，外部开路；
28) T3号刀具信号，外部开路；
29) 冷却电源，外部开路；
30) 驱动电源，外部短路；
31) 刀架反转信号，外部开路；
32) 变压器电源，外部开路；
33) 主轴编码器A+信号，外部开路；
34) 驱动器24V电源，外部开路；
35) 主轴编码器5V电源，外部开路；
36) 主轴模拟量输入/输出(参数30130号)，内部开路；
37) 主轴编码器脉冲(参数31020)，内部开路；
38) 减速开关生效(参数34000)，内部开路；
39) 减速开关方向生效(参数34010)，内部开路；
40) 减速开关速度生效(参数34040)，内部开路；
41) 参考点定位速度生效(参数34070)，内部开路；
42) 轴负软限位设定生效(参数36100)，内部开路；
43) 轴正软限位设定生效(参数36110)，内部开路；
44) 反向间隙补偿生效(参数32450)，内部开路；
45) 机床丝杆螺距设计生效(参数31030)，内部开路；
46) 伺服电机编码器脉冲设计生效(参数31020)，内部开路；
47) 伺服电机最大速度设计生效(参数32000)；内部开路；
48) 系统点动速度快速生效(参数32010)，内部开路；
49) 系统点动速度生效(参数32020)，内部开路；
50) 系统控制类型设计生效(参数14510-16)，内部开路；
51) 系统驱动控制类型设计生效(参数14510-17)，内部开路；
52) 系统控制刀位数设计生效(参数14510-20)，内部开路；
53) 系统控制换刀监控时间设计生效(参数14510-21)，内部开路；
54) 系统控制刀架卡紧时间设计生效(参数14510-22)，内部开路；
55) 系统控制刀架是否有效(参数14512-11-7)，内部开路；
56) 系统主轴是否有效(参数14512-11-6)，内部开路；
57) 系统冷却是否有效(参数14512-11-0)，内部开路；
58) 系统屏蔽急停有效(参数14512-16-0)，内部开路；
59) 系统点动键定义X+键(参数14510-26)，内部开路；
60) 系统点动键定义X-键(参数14510-27)，内部开路；
61) 系统点动键定义Y+键(参数14510-28)，内部开路；
62) 系统点动键定义Y-键(参数14510-29)，内部开路；
63) 系统点动键定义Z+键(参数14510-30)，内部开路；
64) 系统点动键定义Z-键(参数14510-31)，内部开路；
2、 WR－802CTB数控车床电气控制与维修实训台对零件加工提供的实训项目有：
1) 数控车床的结构和工作原理；
2) 常用刀具的认识和使用；
3) 车削零件外圆程序的编写；
4) 车削多台阶外圆程序的编写；
5) 车削圆弧程序的编写
6) 车削斜面程序的编写
7) 车削螺纹程序的编写；
8) 循环指令编程实训；
9) 数控系统与计算机通讯实训；
10) CAD/CAM自动编程实训(配合计算机和软件)；
3．台式半实物车床主要参数：
3.1机床特性：
半实物车床平台集成了交流伺服电机与位置传感器。机械部份采用滚珠丝杆传动，导轨采用高碳钢圆形直线导轨作为传动部分，用于实现目标轨迹和动作。X、Z轴执行装置采用伺服电机。
3.2、半实物车床平台具有下列特点：
★ 半实物车床均采用滚珠丝杆传动。
★ 工作台具有较高的定位精度和重复定位精度。
★ 运动平台采用交流伺服电机。
3.3、半实物车床平台具有下列特点：
|
名 称 |
参 数 |
名 称 |
参 数 |
|
床身最大回转直径 |
250mm |
电动刀架 |
4工位 |
|
最大切削长度 |
250mm |
主轴电机功率 |
100-1500rpm |
|
主轴通孔直径 |
40mm |
导轨材质 |
高碳钢圆形直线 |
|
X轴行程 |
130 mm |
伺服电机型号 |
80SY-M02430 |
|
Z轴行程 |
300 mm |
伺服电机功率 |
0.75KW |
|
定位精度 |
0.02mm |
扭矩 |
2.4Nm |
|
X、Z轴脉冲当量 |
0.001mm |
电流 |
3.5A |
|
X、Z轴快移速度 |
3000mm/min |
机床外形 |
1120×610×650mm |
四、实训的配置

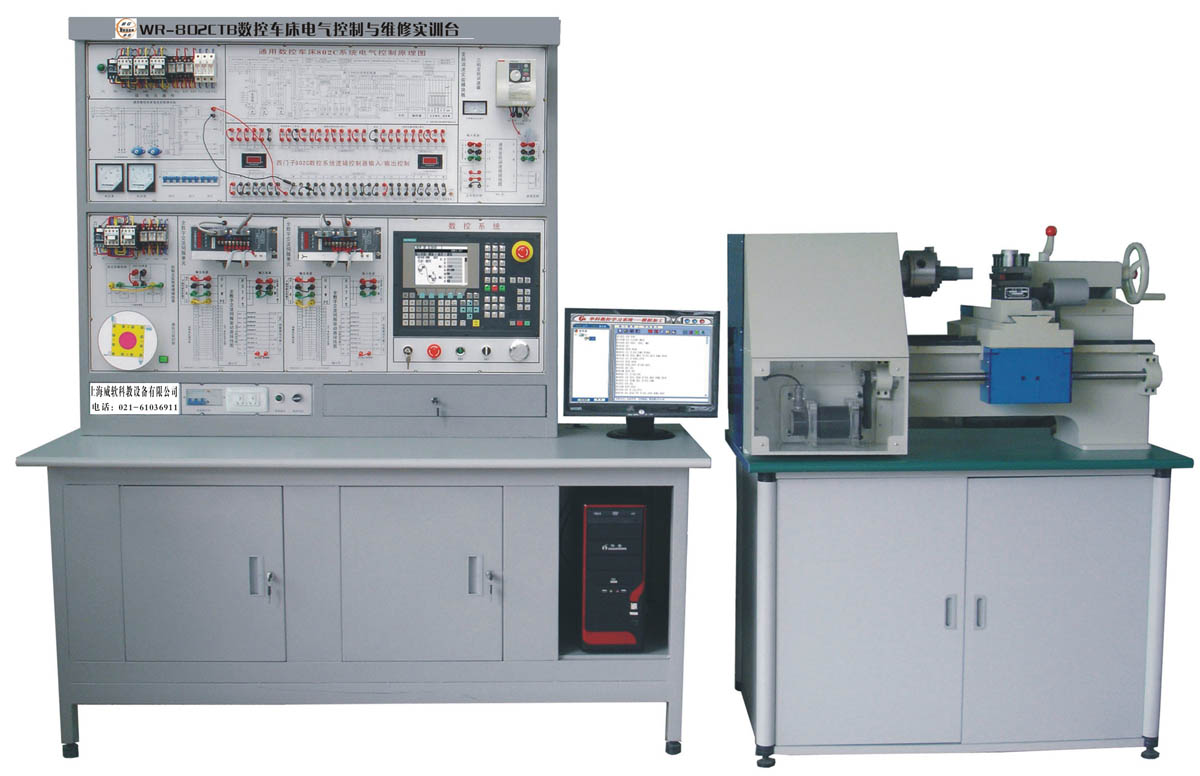

1、 WR－802CTB数控车床电气控制与维修实训台的外形图
五、数控控制台布局的独特特点：
1、 本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。输入三相四线制380V交流电源。
2、 柜体下面部分设计有两扇活动门，打开门里面空间宽敞，可安放仪器或其它物品；
3、 柜体中间部分，左边装有总电源开关带漏电保护功能，总电源指示，柜体内部风机开关等；右边安装有一扇外翻的故障门，有专用钥匙锁上，设计比较隐蔽。打开故障门里面有28个考核开关，具备28项单项故障设计。
4、 柜体上面部分是控制台的主控制区域，它分为多个主控制单元：
⑴ 数控系统控制单元：本单元是整个控制台的大脑，本控制台采用采用西门子802C系统；也可根据客户实际要求进行选型配置。
⑵ 全数字伺服驱动控制单元：它分X、Z两个轴控制子单元。每个单元分别剖析了伺服驱动器的内部结构原理图、控制方式和接线方法等。本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，方便学员进行操作连接。
⑶ 三相变频控制单元：剖析变频控制原理，控制方式和接线方法等。控制变频器功率为0.75KW，本单元把各连接端子引到面板上，通过连接线的连接并可控制电机运行，实现无级调速，方便学员进行操作连接。
⑷ 四工位电动刀架控制单元：剖析电动刀架控制原理，控制方式和接线方法等。本单元把各连接端子引到面板上，通过连接线的连接并可控制刀架，方便学员进行操作连接。
⑸ 数控机床控制线路全局图：把数控机床的强电控制部分、继电器控制部分、数控系统的输入/输出部分全部展示出来，作为一个示范，以便学员能更加方便操作维修机床。
⑹ 数控系统输入/输出控制单元：全面剖析了数控系统控制机床的原理与特点，内容包括伺服模拟信号输入/输出；主轴变频信号模拟量输出控制；四工位电动刀架控制、主轴编码器控制、冷却控制、机床零点信号控制、机床限位信号控制等。
⑺ 强电元器件安装区：把所有强电元器件统一安装在此处，如：交流接触器、直流继电器、保险管、三相灭弧器等。
⑻ 开关控制和电压电流指示单元：通过电压表和电流表来检测电源工作情况；用开关来控制及保护电路。
六、 数控控制台技术性能：
●、输入电源：三相五线制380V±10% 50Hz；交流电源。
●、漏电保护：缺相自动保护、过载保护；漏电动作电流≤30mA；具有接地保护。
●、结构：考核柜为铁质钣金喷塑结构，坚固耐用；
●、工作环境：温度-100-+400C。
●、整机功耗：＜3KW
七、 WR－802CTB数控车床电气控制与维修实训台的外形图
|
序号 |
材料名称与规格型号 |
数量 |
单位 |
|
1 |
数控系统（采用西门子802C系统） |
1 |
台 |
|
2 |
机床实训控制台（采用铁质钣金喷塑结构） |
1 |
台 |
|
3 |
半实物车床模型 |
1 |
台 |
|
4 |
手摇脉冲发生器（手轮）（安装在副面板上） |
1 |
台 |
|
5 |
四工位自动刀架 |
1 |
台 |
|
6 |
主轴电机与主轴编码器组(主电机功率0.75KW) |
1 |
套 |
|
7 |
冷却泵电机 |
1 |
台 |
|
8 |
三相交流伺服电机 |
2 |
台 |
|
9 |
交流伺服单元（安装在面板上） |
2 |
台 |
|
10 |
X、Z轴正负限位开关（安装在二坐标平台上） |
4 |
只 |
|
11 |
X、Z轴机床回零开关（安装在二坐标平台上） |
2 |
只 |
|
12 |
变频器（0.75KW）（安装在面板上） |
1 |
台 |
|
13 |
电压表6L2（0~450V）（安装在面板上） |
1 |
只 |
|
14 |
电压表85L17（0~450V）（安装在面板上） |
1 |
只 |
|
15 |
24V数字直流电压表（安装在面板上） |
2 |
只 |
|
16 |
灭弧器31TX1-31A03（安装在面板上） |
3 |
只 |
|
17 |
交流接触器CJX1-22（正泰）（安装在面板上） |
5 |
只 |
|
18 |
直流继电器MY2N（安装在面板上） |
6 |
只 |
|
19 |
KT18-32（安装在面板上） |
3 |
只 |
|
20 |
断路器DZ47-60-C5（安装在面板上） |
2 |
只 |
|
21 |
断路器DZ47-60-C10（安装在面板上） |
1 |
只 |
|
22 |
漏电保护器DZ47LE-32（安装在柜上） |
1 |
只 |
|
23 |
EL（安装在面板上） |
1 |
只 |
|
24 |
指示灯（安装在面板上） |
1 |
只 |
|
25 |
模拟刀架盘（安装在面板上） |
1 |
只 |
|
26 |
模拟刀架电机（8W）（安装在柜内） |
1 |
只 |
|
27 |
模拟刀架换刀键（安装在面板上） |
1 |
只 |
|
28 |
模拟刀架光电传感器（安装在面板上） |
1 |
只 |
|
29 |
风机（安装在柜内）（安装在面板上） |
2 |
只 |
|
30 |
通讯接口RS232（安装在柜上） |
1 |
只 |
|
31 |
通讯线（4米） |
1 |
条 |
|
32 |
急停开关（强电）（安装在面板上） |
1 |
只 |
|
33 |
急停开关（驱动）（安装在面板上） |
1 |
只 |
|
34 |
停止开关（安装在副面板上） |
1 |
只 |
|
35 |
起动开关（安装在副面板上） |
1 |
只 |
|
36 |
钥匙开关（安装在副面板上） |
1 |
只 |
|
37 |
风机开关（安装在面板上） |
1 |
只 |
|
38 |
照明开关（安装在面板上） |
1 |
只 |
|
39 |
单相电源插座（安装在柜上） |
1 |
只 |
|
40 |
三相电源插座（安装在柜侧面） |
1 |
只 |
|
41 |
电源指示灯（安装在柜上） |
1 |
只 |
|
42 |
双排故障开关（安装在柜内） |
4 |
只 |
|
43 |
单排故障开关（安装在柜内） |
24 |
只 |
|
44 |
伺服电机电源连接线（4米） |
2 |
条 |
|
45 |
伺服电机信号连接线（4米） |
2 |
条 |
|
46 |
信号连接线（安装在面板上） |
54 |
条 |
|
47 |
强电连接线（安装在面板上） |
26 |
条 |
|
48 |
直流24V电源（安装在柜内） |
2 |
台 |
|
49 |
640W变压器（安装在柜内） |
1 |
台 |
|
50 |
1500W变压器（安装在柜内） |
1 |
台 |
|
51 |
12W变压器（安装在柜内） |
1 |
台 |
|
52 |
故障点分布图 |
1 |
张 |
|
53 |
钥匙（每套2把） |
1 |
套 |
|
54 |
CAD/CAM软件光盘 |
1 |
张 |
|
55 |
变频器使用手册 |
1 |
本 |
|
56 |
西门子802C操作说明 |
1 |
本 |
|
57 |
西门子802C诊断说明 |
1 |
本 |
|
58 |
西门子802C安装调试 |
1 |
本 |
|
59 |
实训台使用说明书 |
1 |
本 |
|
