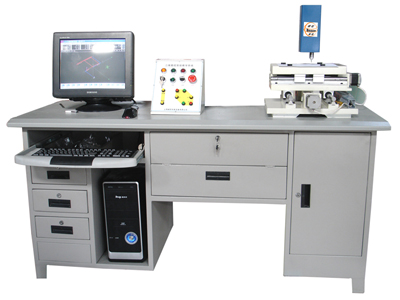

WR2000型二维数控实验教学系统
一、设备性能 (单价：75000元/台)
该二维数控系统实验教学系统是集运动控制器、电控箱、X-Y轴控制平台及运动控制软件于一体的教学实验系统，结合软件可给学生开展数控系统的基本控制作用、插补原理和实现实验、数控代码编程等程实验，并可作为机械制造及自动化、电气工程与自动化等专业的《机电传动与控制》、《数控技术》、《运动控制》、《计算机控制技术》、《机电一体化系统》、《机电控制工程》等课程的配实验。
二、设备参数
1．模块化“+”字工作台设计，底座为整体铸件，台身采用铝合金材料加工而成。
2．采用滚珠丝杠、直线导轨进行传动，并采用光电开关作为软、硬件限位。
3．配备了笔架和绘图装置用于记录运动轨迹，并具有自动提笔和落笔控制功能。
4．实验系统软件具有回零控制、直线和圆弧补控制、单步/连续加工控制、自运动加工控制等功能，从而满足数控教学的需要。
5．支持MasterCAM等数控加工自动编程软件所生成的数控代码，还具备数控代码编辑，加工轨迹模拟仿真等高级功能，便于学生对数控加工的理解和操作。
6．工作电源：单相三线AC220v±10%50HZ
7．外型尺寸：1230×730×800mm
8．整机容量：＜0.5KVA
三、实验项目
1．步进电机角位移控制实验
2．步进电机速度控制实验
3．直线插补演示及编程实验
4．圆弧插补演示及编程实验、
5．二维数控系统原理与基本操作实验
6．二纺数控系统手工编程加工
7．二纺数控系统图形化编程与加工
|
