产品名称：

型 　 号：

FD-2000型发动机综合分析仪是微机自动控制测试柴油发动机的综合性能测试分析仪器,本仪器作为汽车发动机综合性能分析检测的一种工具,以先进的计算机系统为核心集传感器、信号适配放大器，模拟/数字信号转换，动态采集技术，信号处理于一体的高科技产品。显示器、键盘和打印机等外围设备组成了一套完整的信号检测和数据分析系统。该仪器可对常规的汽柴油发动机以及电控汽油发动机的点火，供油，冷却，润滑，电控系统，传感器波形，动力性能，油耗，排放等系统进行动态检测和故障分析。测试过程中各种传感器探测表征发动机工作状态的物理参数并转换成为电压或电荷信号，再经模拟/数字转换为可由计算机接受的数字信号，计算机对输入的信号进行分析处理后，以曲线和数据结果的形式输出，供查阅、储存和打印。

FD-2000型发动机综合分析仪是根据国内实际需要开发，实行信号的高速采集，适时分析，并进行动态识别与判读。采用强有力的处理软件，测试的全部过程由计算机组织和管理，在系统软件的支持下完成操作程序，系统很大程度上实现了自动化。可准确判定故障，减少人为因素导致的误判，

并采用生动友好的中文界面，人机对话良好。

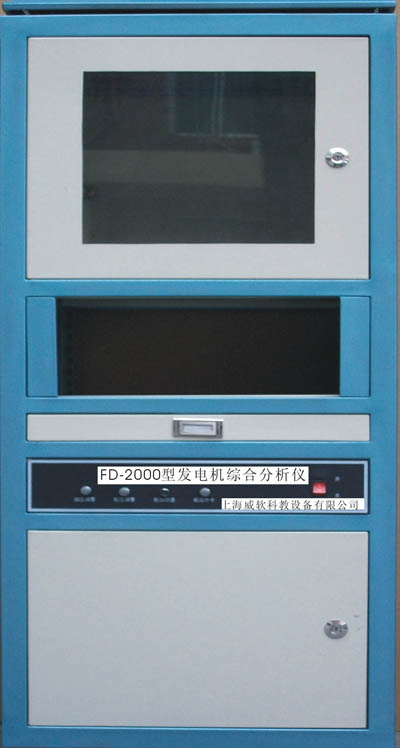

  (2008款外观)





本产品由计算机、19寸液晶显示器、激光打印机、各类检测传感器、发动机综合测试仪测试软件、车用电工工具、测试用备件、使用说明书及标准计算机柜组成。

1、检测发动机各系统的工作状态和运行参数

2、进行无载测功和各缸动力均匀性测试

3、可实行采集喷油、电控系统及其传感器、进排气系统的动态波形

4、可进行数值测定、性能分析、波形储存及回放等

5、双通道示波功能及车载传感器波形测试

6、真空度、温度及万用表功能

7、可选配电喷车解码系统和油耗测试功能

8、可为发动机技术状态判定和故障诊断提供科学依据

9、汽油机初、次级点火波形检测

10、柴油机外卡传感器检测喷油波行

11、发动机机油压力检测

12、检测线联网功能

一．  汽车万用表功能：

该功能主要应用于汽柴油机的电路检测.

汽车示波器功能：

该功能主要应用于目前电子控制燃油喷射车型的各种传感器以及执行器和点火波形的测量.该示波器为双通道，具有波形存储，记忆，回放功能 。

二．  发动机进气歧管真空度的检测：

通过该项目的检测可以知道发动机在不同转速下真空度的数值大小所反映的发动机的工作情况.

三．  发动机的温度性能检测：

包括冷却液温度.机油.变速箱油温度的检测等等.

四．  汽柴油机的启动系测量：

包括启动电压.启动电流.绝对缸压.相对缸压.电瓶压降.启动转速.启动电压波形.电流波形.缸压波形.

五．  汽油机点火系测量：（1）点火线圈初级波形测试

（2）点火线圈次级波形测试

（3）缸压法点火提前角测试

（4）单缸动力性能测试

六．  汽柴油机的动力系测量：

包括加速时间.减速时间.加速功率.平均功率.而且可以显示功率波形.

七．  柴油机的供油系测量：

（1）外卡传感器测试：可在发动机不拆卸喷油器的情况下测试发动机各缸的喷油情况并进行波形比较.

（2）喷油压力测试：可测发动机各缸喷油压力的大小以及喷油波形

（3）缸压法供油提前角测试：解决了其他测试仪不能测量供油提前角的难题，并能够通过波形显示，既直观又方便.

八．  汽柴油机的充电系测量：包括充电转速.充电电压.电流.并具有动态波形.
